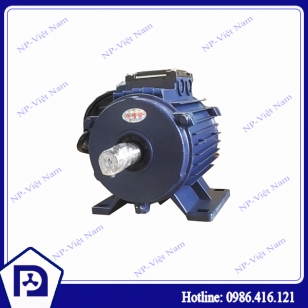

Motor 1.1 KW quạt vuông là loại động cơ điện công suất nhỏ, được sử dụng rộng rãi trong công nghiệp, nông nghiệp và dân dụng
| Thông số | Chi tiết |
| Công suất định mức | 1.1 kW ( khoảng 1.5HP ) |
| Điện áp hoạt động | 220V / 380V ( loại 1 pha hoặc 3 pha), 50 Hz |
| Dòng điện định mức | ~4.5A (220V) / ~2.6A (380V) |
| Tốc độ quay | 1400 vòng/ phút |
| Cấu trúc dây điện | 3 pha thường nối sao hoặc nối tam giác |
| Hiệu suất | >80% ( phụ thuộc từng hàng sản xuất) |
| Cấp bảo vệ | IP54 hoặc IP55 ( Chống bụi, chống nước nhẹ) |
| Cấp cách điện | Class F hoặc B |
| Trọng lượng | 12 - 20 kg ( Phụ thuộc và hãng động cơ và model ) |
| Đường kính trục động cơ | 24 - 28mm ( tùy theo hãng và trục puly ) |
| Ứng dụng chính | Quạt thông gió vuông, quat thông gió công nghiệp |

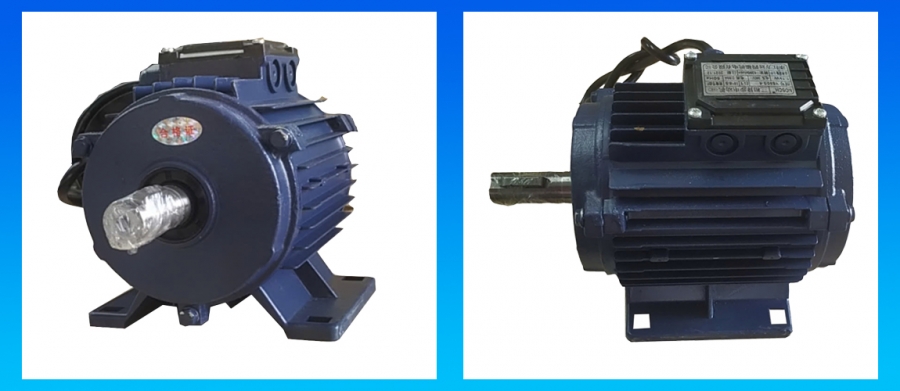

Hình ảnh: motor 1.1 kW quạt vuông
Motor 1.1 KW quạt vuông có cấu tạo gồm các bộ phận chính sau:
- Là phần cố định của động cơ, có vai trò tạo ra từ trường quay.
- Gồm lõi thép (được ghép từ các lá thép kỹ thuật điện) và dây quấn làm từ đồng hoặc nhôm.
- Dây quấn stato có thể là 1 pha hoặc 3 pha tùy theo loại motor.
- Là phần quay của động cơ, nhận lực từ từ trường quay để tạo chuyển động cơ học
- Có hai loại chính: Rôto lồng sóc (thường dùng cho motor 1.1 KW quạt vuông) với các thanh dẫn ngắn mạch. Rôto dây quấn (ít gặp ở loại này).
- Lõi rôto làm từ thép kỹ thuật điện ghép lớp để giảm tổn hao dòng điện xoáy.
- Làm từ hợp kim nhôm hoặc gang để bảo vệ các bộ phận bên trong.
- Có các khe tản nhiệt giúp motor không bị quá nhiệt khi hoạt động.
- Gắn hai đầu motor, bảo vệ vòng bi và giúp cố định trục.
- Có thể có quạt làm mát ở nắp sau.
- Làm từ thép cứng, truyền chuyển động quay từ rôto ra ngoài.
- Gắn với các thiết bị truyền động như puly, bánh răng, khớp nối...
- Hỗ trợ trục quay êm ái, giảm ma sát, tăng tuổi thọ động cơ.
- Thường là bạc đạn kín giúp chống bụi và giảm bảo trì.
- Được lắp ở đầu trục motor, giúp tản nhiệt hiệu quả.
- Thường làm từ nhựa hoặc hợp kim nhôm.
- Chứa đầu dây kết nối nguồn điện vào động cơ.
- Đối với motor 3 pha, có sơ đồ đấu sao (Y) hoặc tam giác(∆).
- Motor 1 pha có thêm tụ khởi động để tạo mô-men ban đầu.
- Khi cấp điện 3 pha, từ trường quay trong stator sinh ra sẽ kéo rotor quay theo.
- Trục quay truyền động trực tiếp đến cánh quạt gắn vào.
- Cánh quạt tạo ra luồng gió hút không khí từ phía sau ra phía trước (hút vuông).
- Tốc độ quay ổn định ~1450 vòng/phút cho lưu lượng gió lớn.
- Đấu điện đúng sơ đồ ( nếu sai điện áp - cháy động cơ ).
- Lắp đặt ở nơi khô ráo, thông thoáng.
-Sử dụng aptomat hoặc contactor phù hợp để bảo vệ.
- Kiểm tra định kỳ bạc đạn, quạt làm mát, độ siết chặt của trục cánh.
- Motor quạt vuông 1.1 KW dùng cho quạt công nghiệp
- Băng tải, máy nghiền nhỏ
- Hệ thống làm mát, quạt Cooling Pad
- Máy nén khí, máy gia công gỗ
------------------------------------------------------------------------------
