Quạt hút công nghiệp là thiết bị cơ điện sử dụng động cơ để tạo ra luồng không khí mạnh mẽ, hút và đẩy không khí từ một không gian này sang không gian khác. Khác với quạt dân dụng, quạt hút công nghiệp được thiết kế với công suất lớn, lưu lượng gió cao, khả năng chịu tải và độ bền vượt trội, phù hợp với các môi trường khắc nghiệt. Nguyên lý hoạt động cơ bản của quạt hút công nghiệp là tạo ra sự chênh lệch áp suất giữa hai bên cánh quạt, từ đó tạo ra lực hút hoặc đẩy không khí.

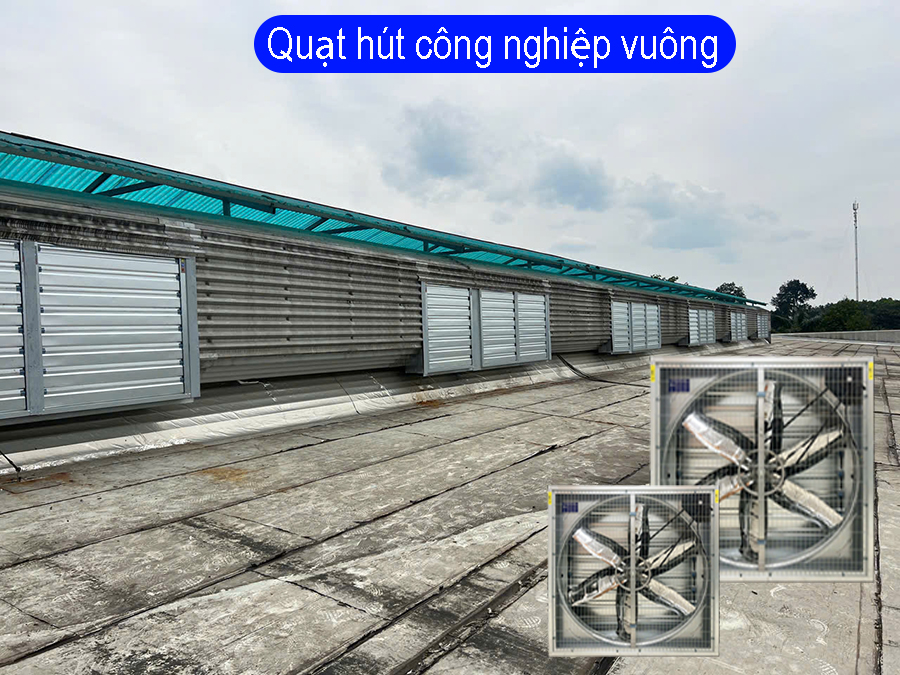

Với thiết kế hình vuông đặc trưng vuông vắn, phổ biến các kích thước từ 400mm, 500mm, 600mm...đến 1530mm.Quạt hút công nghiệp vuông này mang lại nhiều ưu điểm vượt trội trong việc thông gió và làm mát các không gian lớn, như nhà xưởng, kho bãi, hoặc các nhà máy sản xuất.
Kích thước mm |
Lưu lượng m3/h |
Công suất Kw |
Điện áp V |
Chất liệu |
1380x1380mm | 44.500 | 1.1 | 220/380 | Tôn mạ kẽm hoặc inox |
1220x1220mm | 38.000 | 1.1 | 220/380 | Tôn mạ kẽm hoặc inox |
1100x1100mm | 32.000 | 0.75 | 220/380 | Tôn mạ kẽm hoặc inox |
1000x1000mm | 30.000 | 0.55 | 220/380 | Tôn mạ kẽm hoặc inox |
900x900mm | 28.000 | 0.55 | 220/380 | Tôn mạ kẽm hoặc inox |
800x800mm | 22.000 | 0.37 | 220/380 | Tôn mạ kẽm hoặc inox |
700x700mm | 15.000 | 0.37 | 220/380 | Tôn mạ kẽm hoặc inox |
600x600mm | 12.000 | 0.37 | 220/380 | Tôn mạ kẽm hoặc inox |
480x480mm | 9.000 | 0.18 | 220/380 | Tôn mạ kẽm hoặc inox |
400x400mm | 6.000 | 0.12 | 220/380 | Tôn mạ kẽm hoặc inox |

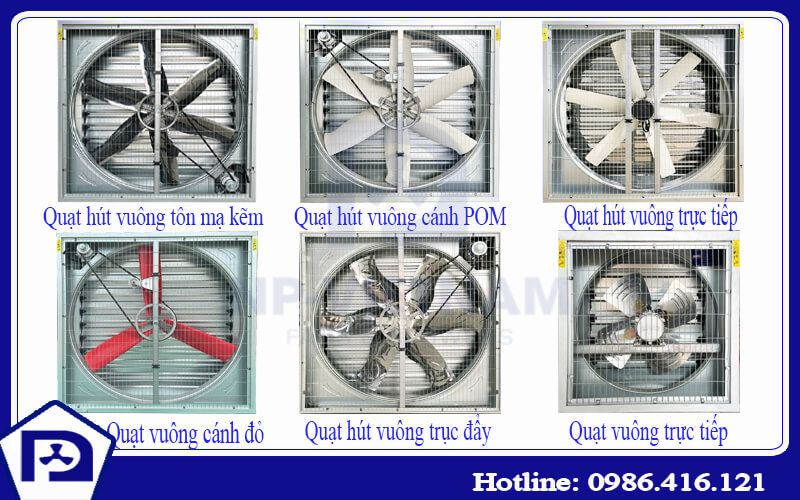

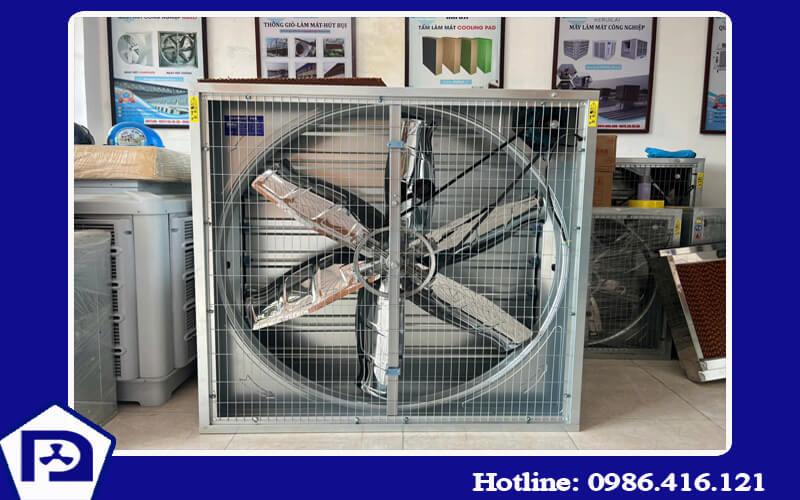

- Thân quạt: Được thiết kế hình vuông chắc chắn làm từ tôn mạ kẽm với độ mạ >180g/m2 hoặc inox, giúp chống ăn mòn trong quá trình sử dụng quạt hút.
- Động cơ: Motor được sản xuất từ 100% dây đồng nguyên chất giúp nâng cao hiệu suất làm việc của động cơ. Vỏ động cơ được làm từ nhôm đúc nguyên chất, tản nhiệt tốt giúp động cơ ít bị nóng trong quá trình hoạt động. Xuất xứ tại đài loan mang thương hiệu Nosch.
- Cánh quạt: Cánh được sử dụng là cánh inox, cánh POM hoặc cánh composite với các kích thước đa dạng. Có độ bền cao, chắc chắn, độ cân bằng tốt, chống ăn mòn tốt.
- Lá chớp: Được làm bằng tôn mạ kẽm hoặc inox với độ bền cao. Với các đường dập gân chắc chắn, lá chớp có tác dụng đóng mở trong quá trình quạt hút hoạt động.
- Buli, giá đỡ cánh: Được đúc từ gang kết hợp 6 chấu liền khối, giúp buli và giá đỡ gắn kết chắc chắn với nhau để kết nối cánh quạt thành bộ hoàn chỉnh.
- Dây curoa: Dây curoa được làm từ cao su gia cố thêm các lớp vải hoặc sợi thép bên trong để tăng độ bền. Khả năng chịu lực, chịu nhiệt, chống mài mòn tốt.
>>>>>XEM CHI TIẾT CÁC LOẠI QUẠT HÚT CÔNG NGHIỆP VUÔNG

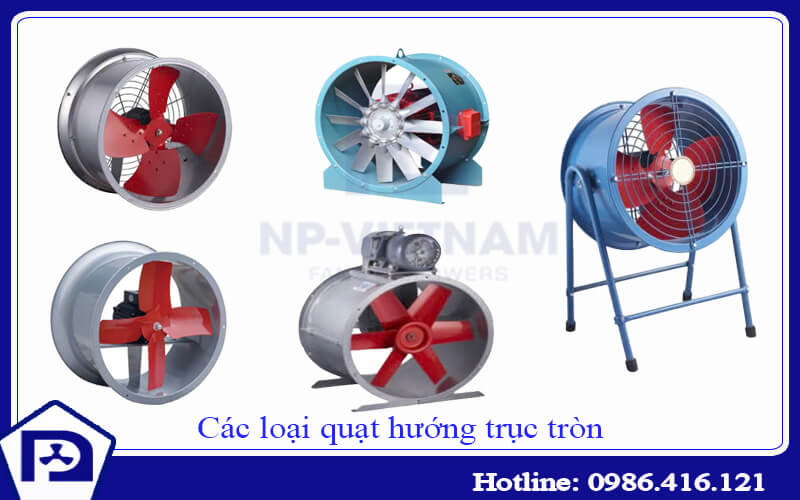

Quạt hút công nghiệp hướng trục tròn với đầy đủ thông số, kích thước cho khách hàng lựa chọn. Dưới đây là một số loại quạt hút công nghiệp hướng trục phổ biến nhất trên thị trường.
Model |
Công suất Kw |
Điện áp V |
Lưu lượng m3/h |
Tốc độ V/p |
Kích thước miệng trong mm |
Kích thước miệng ngoài mm |
L mm |
2B | 0.06 | 220 | 900 | 1400 | 210 | 232 | 250 |
2.5B | 0.09 | 220 | 1300 | 1400 | 260 | 285 | 260 |
3B | 0.12 | 220 | 1800 | 1400 | 310 | 320 | 260 |
3.5B | 0.18 | 220 | 2880 | 1400 | 350 | 370 | 260 |
4B | 0.25 | 220 | 4370 | 1400 | 400 | 420 | 260 |
5B | 0.37 | 220/ 380 | 5760 | 1400 | 505 | 520 | 260 |
6zb | 0.55 | 220/380 | 8520 | 1400 | 600 | 625 | 260 |
Quạt hút công nghiệp hướng trục tròn loại G có độ ồn thấp, thể tích không khí lớn. Quạt áp dụng cho các doanh nghiệp, công nghiệp khai thác mỏ, nhà kho, công trình dân dụng và những nơi nhà xưởng.
Model |
Lưu lượng m3/h |
Công suất kw |
Điện áp V |
Vòng quay V/p |
Kích thước miệng mm |
L mm |
2G-2 | 600-900 | 0.18 | 220 | 2800 | 205 | 230 |
2.5G-2 | 1200-1740 | 0.25 | 220 | 2800 | 260 | 235 |
2.5G-4 | 790-1460 | 0.18 | 220/ 380 | 1400 | 260 | 235 |
3G-2 | 2025-3552 | 0.37 | 220/ 380 | 2800 | 310 | 260 |
3G-4 | 1000-2000 | 0.25 | 220/ 380 | 1400 | 310 | 260 |
3.5G-2 | 3700-5029 | 0.55 | 220/ 380 | 2800 | 360 | 260 |
3.5G-4 | 2000-3000 | 0.37 | 220/ 380 | 1400 | 360 | 260 |
4G-2 | 5000-8000 | 0.9 | 220/ 380 | 2800 | 410 | 285 |
4G-4 | 2675-5000 | 0.55 | 220/ 380 | 1400 | 410 | 285 |
5G-2-1.5 | 5191-9346 | 1.5 | 380 | 2800 | 510 | 350 |
5G-2-2.2 | 7428-11053 | 2.2 | 380 | 2800 | 510 | 410 |
5G-4-0.75 | 3800-8000 | 0.75 | 220/ 380 | 1400 | 510 | 330 |
5G-4-1.5 | 7000-12700 | 1.5 | 380 | 1400 | 510 | 350 |
6G-2 | 12131-16000 | 3 | 380 | 2800 | 610 | 435 |
6G-4 | 8291-15640 | 2.2 | 380 | 1400 | 610 | 400 |
Khác với quạt hút công nghiệp hướng trục tròn thông thường, quạt hướng trục có chân giúp dễ dàng di chuyển và điều chỉnh hướng gió một cách thuận tiện.
- Model: 4G-4 công suất 0.55kw sử dụng điện 220v
- Model: 5G-4 công suất 0.75kw sử dụng điện 220v
- Model: 6G-4 công suất 2.2kw sử dụng điện 220v
- Model RTB-1460 công suất 1.1KW sử dụng điện áp 220V/ 380V, lưu lượng 44.000m3/h
- Model RTB-1260 công suất 0.75 KW sử dụng điện áp 220V/ 380V, lưu lượng 38.000 m3/h
- Model RTB-1060 công suất 0.55 Kw sử dụng điện áp 220V/ 380V, lưu lượng 28.000 m3/h
- Model: DHF-1460 công suất 1.1 KW, điện áp 220v/ 380v, lưu lượng 44.000m3/h
- Model: DHF-1260 công suất 0.75KW, điện áp 380V, lưu lượng 38.000m3/h
- Model: DHF-1060 công suất 0.55kw, điện áp 220V/ 380V, lưu lượng 28.000m3/h
- Model: DHF-850 công suất 0.37KW, điện áp 380V, lưu lượng 13.000m3/h
Là người có kinh nghiệm nhiều năm trong lĩnh vực hệ thống thông gió và làm mát công nghiệp, tôi khẳng định rằng hiểu rõ cấu tạo quạt hút công nghiệp là điều vô cùng quan trọng trước khi đầu tư lắp đặt. Một chiếc quạt hút chất lượng không chỉ đến từ thương hiệu, mà đến từ sự hoàn thiện trong từng chi tiết cấu tạo.

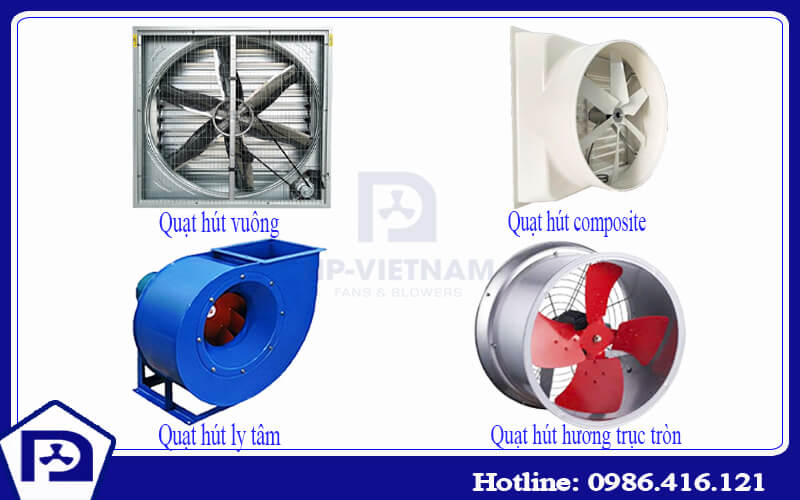

Cánh quạt là bộ phận quyết định đến lưu lượng và áp suất gió. Quạt hút công nghiệp sử dụng cánh hướng trục hoặc cánh ly tâm, tùy theo mục đích sử dụng:
Cánh hướng trục: phù hợp với khu vực cần lưu thông không khí lớn như nhà xưởng, nhà kho.

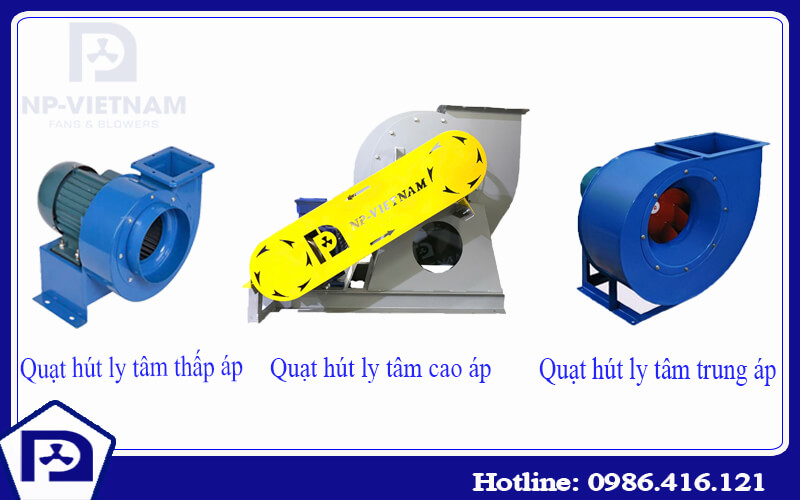

Cánh ly tâm: tạo áp lực cao, dùng cho hệ thống đường ống hoặc hút khí thải.
Cánh được làm từ thép mạ kẽm, inox, composite, cánh POM giúp chống ăn mòn, đảm bảo độ bền trong môi trường khắc nghiệt.
Động cơ quạt hút công nghiệp là “bộ não” điều khiển toàn bộ hoạt động quạt. Động cơ thường có công suất từ 0.5HP đến 1.5HP, hoạt động ổn định, chịu nhiệt và tiết kiệm điện.
Có 2 dạng truyền động:
Trực tiếp: motor gắn liền trục cánh, hiệu quả cao.
Gián tiếp (dây curoa): phù hợp với nhu cầu điều chỉnh tốc độ linh hoạt.
Vỏ quạt hút công nghiệp giúp bảo vệ động cơ và cánh quạt khỏi tác động bên ngoài. Vật liệu phổ biến gồm:
Thép sơn tĩnh điện, tôn mạ kẽm: Thẩm mỹ, chống gỉ sét.
Inox 304: Dùng trong môi trường ẩm, axit hoặc yêu cầu vệ sinh cao (như ngành thực phẩm).

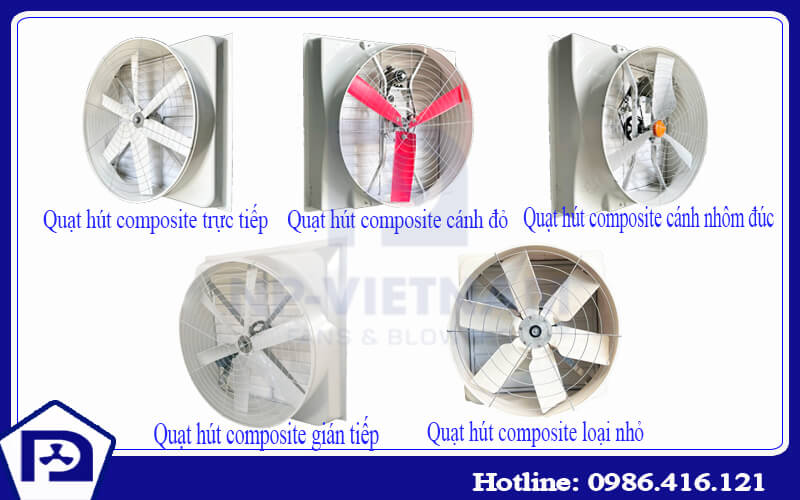

Composite: Chất liệu composite kết hợp các sợi thủy tinh giúp gắn kết độ bền, chịu được các tác lực cao từ yếu tố bên ngoài.
Khung chịu lực chắc chắn, có thể lắp đặt treo tường, gắn trần hoặc để sàn, linh hoạt tùy không gian.
Giúp tăng độ an toàn khi vận hành và ngăn bụi, côn trùng xâm nhập. Một số dòng cao cấp còn có cửa chớp tự đóng/mở khi quạt hoạt động.
Quạt hút công nghiệp đóng vai trò then chốt trong việc đảm bảo an toàn lao động, nâng cao hiệu quả sản xuất và bảo vệ máy móc, thiết bị.
- Thông gió và loại bỏ khí độc hại: Trong quá trình sản xuất, nhiều ngành công nghiệp phát sinh ra các loại khí độc, hơi hóa chất, bụi bẩn (bụi kim loại, bụi gỗ, bụi sơn,...). Quạt hút công nghiệp giúp loại bỏ nhanh chóng các chất ô nhiễm này ra khỏi khu vực làm việc, bảo vệ sức khỏe công nhân, ngăn ngừa các bệnh về đường hô hấp, da liễu và các tác động tiêu cực khác.
- Kiểm Soát Nhiệt Độ: Nhiều quy trình sản xuất sinh ra lượng nhiệt lớn. Quạt hút công nghiệp giúp đẩy không khí nóng ra ngoài, tạo luồng không khí đối lưu, mang lại không khí mát mẻ hơn, giảm nhiệt độ môi trường làm việc. Điều này giúp tăng sự thoải mái cho công nhân, giảm nguy cơ say nắng, sốc nhiệt và duy trì hiệu suất làm việc ổn định.
- Loại Bỏ Ẩm Thừa: Độ ẩm cao trong môi trường sản xuất có thể gây ra nhiều vấn đề như ăn mòn máy móc, thiết bị, ảnh hưởng đến chất lượng sản phẩm (đặc biệt trong ngành dệt may, điện tử,...), và tạo điều kiện cho nấm mốc, vi khuẩn phát triển. Quạt hút công nghiệp giúp loại bỏ hơi ẩm dư thừa, duy trì độ ẩm ở mức phù hợp.
- Hút Khói và Khí Thải: Trong các xưởng hàn, xưởng đúc, hoặc các quy trình sử dụng lò đốt, quạt hút công nghiệp có vai trò quan trọng trong việc hút và thải khói, khí thải độc hại ra bên ngoài, đảm bảo môi trường làm việc an toàn và tuân thủ các quy định về khí thải công nghiệp.
Trong các trang trại chăn nuôi, việc duy trì môi trường sống sạch sẽ, thoáng mát và khô ráo là vô cùng quan trọng để đảm bảo sức khỏe vật nuôi, tăng trưởng nhanh và giảm thiểu dịch bệnh.
- Thông Gió và Loại Bỏ Khí Độc Hại: Quá trình bài tiết của vật nuôi tạo ra các loại khí độc như amoniac (NH3), hydro sulfua (H2S), carbon dioxide (CO2),... với nồng độ cao có thể gây ảnh hưởng nghiêm trọng đến sức khỏe vật nuôi (bệnh đường hô hấp, giảm sức đề kháng, chậm lớn, thậm chí gây tử vong). Quạt hút công nghiệp giúp loại bỏ các khí độc này ra khỏi chuồng trại, mang lại không khí trong lành hơn.
- Kiểm Soát Nhiệt Độ: Vật nuôi, đặc biệt là gia cầm và lợn, rất nhạy cảm với nhiệt độ cao. Quạt hút công nghiệp giúp đẩy không khí nóng ra ngoài, tạo luồng gió làm mát, giảm nhiệt độ trong chuồng trại, giúp vật nuôi cảm thấy thoải mái hơn, ăn uống tốt hơn và tăng trưởng nhanh hơn. Đặc biệt quan trọng trong mùa hè nóng bức.
- Loại Bỏ Bụi Bẩn và Mùi Hôi: Quạt hút công nghiệp giúp loại bỏ bụi từ thức ăn, phân và các chất thải khác, cũng như giảm thiểu mùi hôi khó chịu trong chuồng trại, cải thiện điều kiện làm việc cho người chăn nuôi và giảm tác động tiêu cực đến môi trường xung quanh.
- Hỗ Trợ Hệ Thống Làm Mát Khác: Quạt hút thường được sử dụng kết hợp với các hệ thống làm mát khác như phun sương, tấm làm mát để tăng hiệu quả làm mát trong những ngày nắng nóng cao điểm. Quạt hút công nghiệp sẽ đẩy không khí nóng ra ngoài, tạo điều kiện cho không khí mát từ hệ thống làm mát lan tỏa đều khắp chuồng trại.
Trong nhà kính, việc kiểm soát các yếu tố môi trường như nhiệt độ, độ ẩm và lưu thông không khí là yếu tố then chốt để đảm bảo sự phát triển khỏe mạnh của cây trồng và đạt năng suất cao.
- Cải Thiện Lưu Thông Không Khí: Sự lưu thông không khí kém trong nhà kính có thể dẫn đến sự tích tụ khí CO2 (ảnh hưởng đến quá trình quang hợp), tăng nguy cơ phát triển nấm bệnh và côn trùng gây hại. Quạt hút công nghiệp tạo ra luồng không khí di chuyển đều khắp nhà kính, giúp phân tán CO2, giảm độ ẩm cục bộ và ngăn ngừa sự phát triển của mầm bệnh.
- Hỗ Trợ Quá Trình Thụ Phấn: Đối với một số loại cây trồng, sự lưu thông không khí nhẹ nhàng do quạt hút công nghiệp tạo ra có thể hỗ trợ quá trình thụ phấn tự nhiên, tăng tỷ lệ đậu quả.
- Giảm Thiểu Sự Chênh Lệch Nhiệt Độ: Quạt hút công nghiệp giúp trộn đều không khí trong nhà kính, giảm thiểu sự chênh lệch nhiệt độ giữa các khu vực khác nhau (ví dụ: giữa đỉnh và đáy nhà kính), tạo điều kiện phát triển đồng đều cho cây trồng.
>>>>>Xem chi tiết quạt hút công nghiệp tại đây
Trong suốt nhiều năm đồng hành cùng hàng trăm công trình nhà xưởng, nhà máy và trang trại trên khắp cả nước, tôi nhận ra rằng: lắp quạt hút công nghiệp không chỉ đơn thuần là gắn một chiếc quạt lên tường – đó là cả một quy trình kỹ thuật cần độ chính xác, sự am hiểu chuyên sâu và tinh thần trách nhiệm cao.
Một chiếc quạt hút tốt sẽ không thể phát huy hết công suất nếu lắp đặt sai kỹ thuật. Ngược lại, một hệ thống được lắp đúng chuẩn có thể nâng hiệu suất lên gấp đôi và kéo dài tuổi thọ thiết bị đến hàng năm trời.
Trước khi lắp đặt, chuyên gia kỹ thuật cần tiến hành khảo sát thực địa, xác định:
Hướng gió tự nhiên
Lưu lượng khí cần trao đổi theo diện tích không gian
Các vật cản có thể ảnh hưởng đến luồng gió
Quạt hút công nghiệp thường được lắp tại vị trí trên tường hoặc vách cuối nhà xưởng, nơi luồng khí nóng và ô nhiễm có xu hướng tích tụ. Đồng thời, phải đảm bảo đối lưu với hệ thống cấp khí tươi để tạo luồng gió thông suốt.
- Tường cần đảm bảo chịu lực và không bị ẩm mục. Với quạt có kích thước lớn (800 – 1400 mm), nên sử dụng khung thép hộp mạ kẽm, v4, v5 hoặc khung hộp inox, gia cố bằng buloong nở, ốc siết và đệm cao su để triệt tiêu rung động khi quạt hoạt động.
- Đặc biệt, cần kiểm tra mặt phẳng và độ nghiêng để quạt hút công nghiệp không bị lệch tâm, tránh hao mòn bạc đạn hoặc kẹt cánh sau một thời gian sử dụng.
Quạt thường sử dụng điện 220V hoặc 380V, cần đấu nối đúng sơ đồ kỹ thuật của nhà sản xuất.
Trang bị cầu dao riêng biệt, aptomat chống giật, và dây dẫn điện bọc lõi đồng chịu tải cao.
Sau khi đấu nối, cần kiểm tra chiều quay của cánh – nếu quay ngược, chỉ cần đảo pha (với motor 3 pha) để điều chỉnh.
Sau khi hoàn tất lắp đặt, quạt hút công nghiệp được vận hành thử trong điều kiện không tải và có tải. Kỹ thuật viên cần:
Nghe tiếng máy – đảm bảo êm ái, không rung lắc.
Đo lưu lượng gió bằng thiết bị chuyên dụng.
Kiểm tra độ ổn định của điện áp và dòng điện.
Bảo trì và kiểm tra định kỳ là yếu tố then chốt để đảm bảo quạt hút công nghiệp hoạt động hiệu quả, ổn định và kéo dài tuổi thọ. Việc bỏ qua công tác này có thể dẫn đến giảm hiệu suất, tăng tiêu thụ năng lượng, gây ra tiếng ồn lớn, thậm chí hư hỏng nghiêm trọng và tiềm ẩn nguy cơ mất an toàn. Dưới đây là hướng dẫn chi tiết về cách bảo trì và kiểm tra quạt hút công nghiệp:
Kiểm Tra Hàng Ngày/Tuần (Kiểm Tra Trực Quan Nhanh):
Kiểm Tra và Vệ Sinh Hàng Tháng (Bảo trì cơ bản):
Kiểm tra và bảo trì 3-6 tháng(bảo trì chi tiết)
Kiểm tra hàng năm (Kiểm tra toàn diện):
