Trong bối cảnh công nghiệp hóa, hiện đại hóa ngày càng phát triển, nhu cầu về môi trường làm việc trong lành, an toàn và hiệu quả trở nên cấp thiết hơn bao giờ hết. Hệ thống thông gió đóng vai trò then chốt trong việc kiểm soát nhiệt độ, độ ẩm, loại bỏ bụi bẩn, khí độc và mùi hôi, từ đó nâng cao năng suất lao động và bảo vệ sức khỏe người công nhân cũng như vật nuôi. Trong số các giải pháp thông gió hiệu quả, quạt hút vuông cánh nhựa 1380mm nổi lên như một lựa chọn tối ưu, được tin dùng rộng rãi trong các nhà xưởng, trang trại chăn nuôi, kho bãi, nhà kính nông nghiệp.
- Thương hiệu: Nakofan
- Kích thước khung: 1380x1380mm
- Công suất: 1.1 kW
- Điện áp: 380v/ 220v ( tùy chọn)
- Lưu lượng: 44000 - 44500 m3/h
- Cánh quạt: Nhựa ABS cao cấp
- Đường kính cánh: 1250mm
- Chất liệu: Tôn mạ kẽm hoặc inox
- Sử dụng bánh tỳ bằng nhôm siêu bền
- Chế độ bảo hành: 12 tháng
- xuất xứ: Việt nam

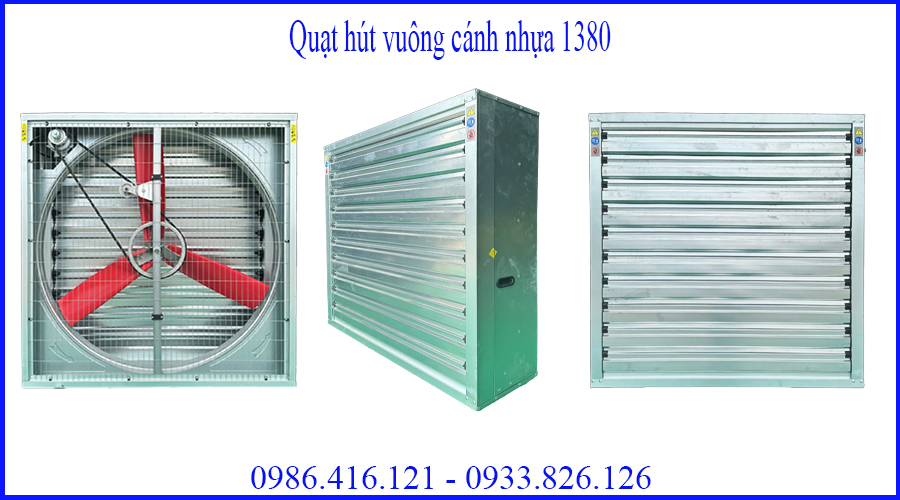

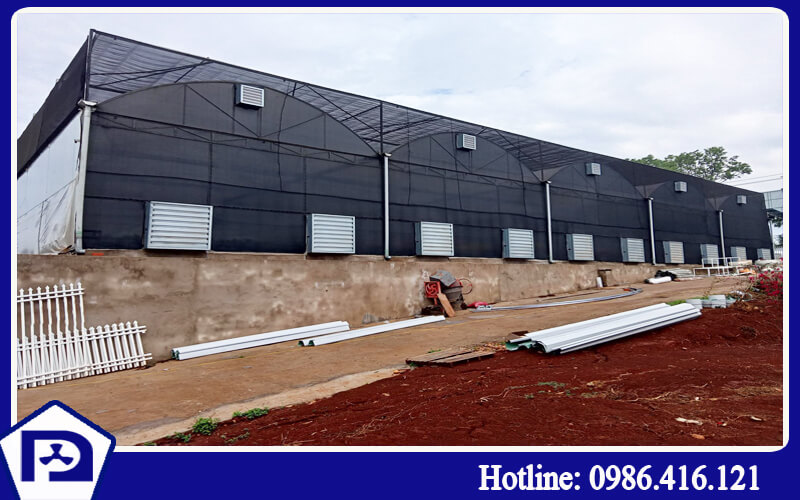

Hình ảnh: Quạt hút vuông cánh nhựa 1380mm
Để hiểu rõ về giá trị mà quạt hút vuông cánh nhựa 1380mm mang lại, trước hết chúng ta cần nắm vững định nghĩa và cấu tạo đặc trưng của nó.

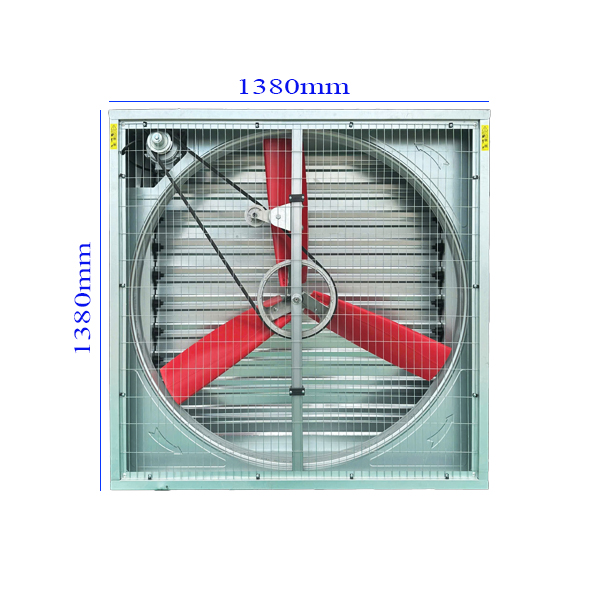

Quạt hút vuông cánh nhựa 1380mm là thiết bị thông gió chuyên dụng, được thiết kế dưới dạng hình vuông với kích thước tiêu chuẩn 1380x1380mm. Đặc điểm nổi bật của dòng quạt này là sử dụng cánh quạt được chế tạo từ vật liệu nhựa cao cấp, chuyên biệt cho môi trường công nghiệp, nông nghiệp. Chức năng chính của nó là hút không khí nóng, bụi bẩn, mùi hôi và các chất ô nhiễm ra khỏi không gian kín, đồng thời lưu thông không khí tươi mới vào, tạo ra môi trường thông thoáng và dễ chịu.

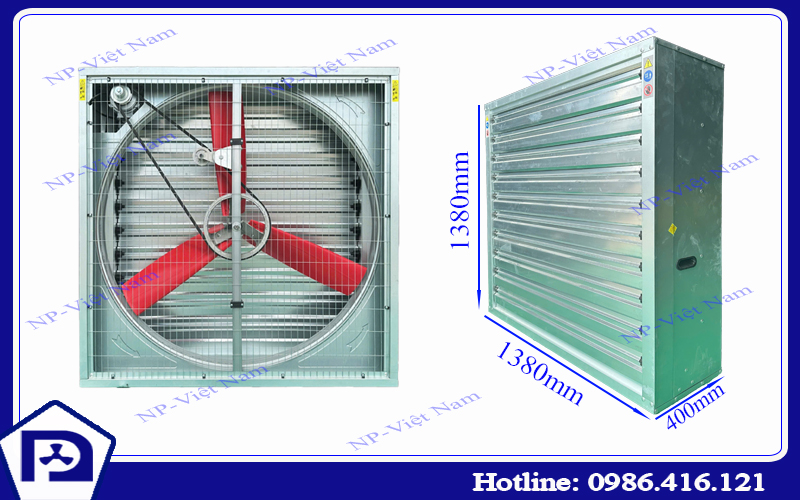

- Kích thước 1380mm là kích thước cạnh phủ bì của khung quạt ( tương đương 1.38 mét). Đây là mottj trong những kích thước phổ biến nhất, được tối ưu hóa để đạt được lưu lượng gió lớn, phù hợp cho việc thông gió diện rộng trong các nhà xưởng, trang trại có quy mô vừa và lớn. Kích thước này cũng ảnh hưởng trực tiếp đến công suất và hiệu quả thông gió của quạt

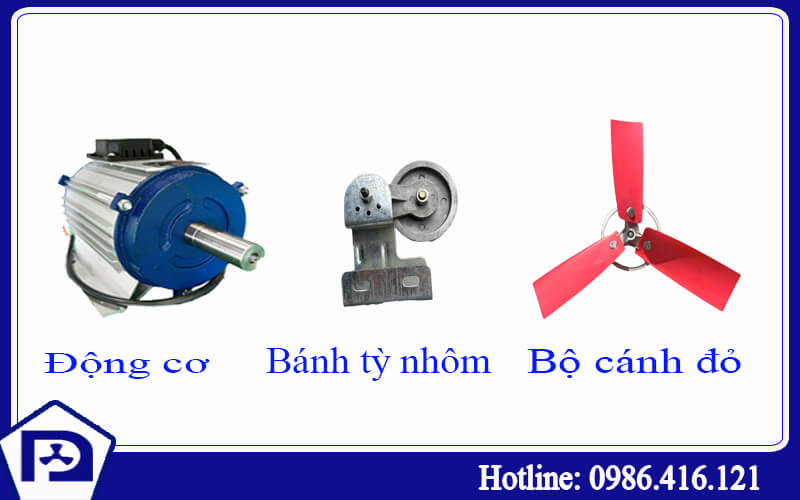

Cấu tạo của quạt hút vuông cánh nhựa 1380mm được nghiên cứu và thiết kế tỉ mỉ để đạt hiệu suất cao và độ bền vượt trội
a, Khung quạt hút vuông cánh nhựa 1380mm
- Thường được chế tạo từ tôn mạ kẽm có độ dày từ 0.8mm đến 1.2mm, hoặc là inox đối với môi trường khắc nghiệt hơn như hóa chất hay độ ẩm cao.
- Đảm bảo độ cứng vững, khả năng chịu lực tốt và chống ăn mòn hiệu quả trước các yếu tố môi trường công nghiệp.
- Thiết kế vuông vắn, dẽ dàng lắp đặt vào các ô tường hoặc khung cố định.

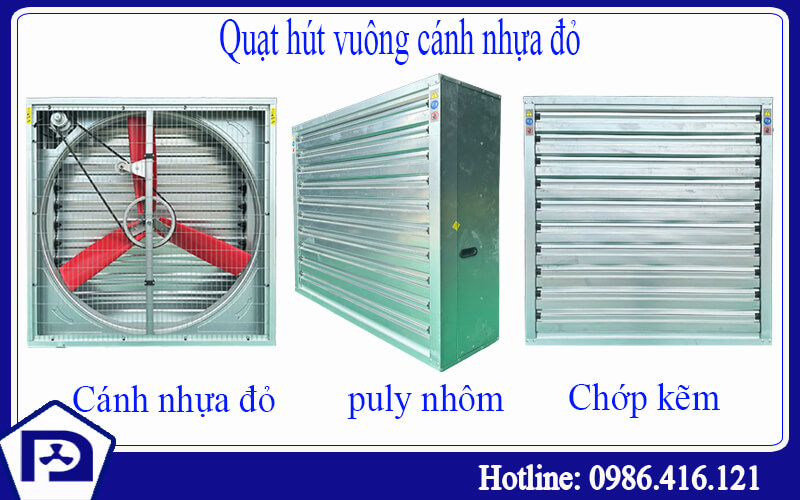

b, Cánh quạt
- Đây là bộ phận đặc trưng nhất: được làm từ nhựa kỹ thuật cao cấp ABS ( Acrylonitrile Butadiene Styrene)
- Trọng lượng nhẹ giảm tải cho động cơ, giúp tiết kiệm điện năng và kéo dài tuổi thọ motor.
- Chống ăn mòn, gỉ sét tuyệt đối, hoàn toàn miễn nhiễm với nước, hóa chất nhẹ, môi trường ẩm ướt, axit, kiềm. Đây là một điểm cộng lớn so với cánh kim loại trong nhiều môi trường công nghiệp và nông nghiệp.
- Quạt hút vuông cánh nhựa 1380mm ít tiếng ồn, nhờ vào trọng lượng nhẹ và cân bằng tốt, cánh nhựa hoạt động êm ái hơn, giảm thiểu ô nhiễm tiếng ồn.
- Hiệu suất khí động học cao, thiết kế góc nghiêng và số lượng cánh thường là 3 cánh, được tối ưu hóa để tạo ra lưu lượng gió lớn và áp suất thấp, phù hợp cho việc thông gió tổng thể.
c, Motor ( động cơ)
- là trái tim của quạt, cung cấp năng lượng cho cánh quạt quay.
- Thường là motor điện 3 pha (380V) hoặc 1 pha (220V) tùy theo yêu cầu sử dụng và hạ tầng điện.
- Công suất dao động tùy thuộc vào nhà sản xuất và hiệu suất mong muốn.
d, lá chớp che mưa
- Nằm ở phía sau hoặc mặt ngoài của quạt
- Chức năng chính là tự động đóng lại khi quạt ngừng hoạt động, ngăn chặn nước mưa, bụi bẩn, côn trùng xâm nhập vào bên trong xưởng.
- Thường hoạt động theo cơ chế ly tâm, khi quạt quay lực ly tâm sẽ đẩy các lá chớp mở ra, khi ngừng chúng sẽ tự động đóng lại. Vật liệu thường là tôn mạ kẽm hoặc inox.
e, Puli và dây đai
- Đa số quạt hút vuông cánh nhựa 1380mm là loại truyền động gián tiếp thông qua puli và dây đai curoa, giúp dễ dàng thay đổi tốc độ quay của cánh quạt( bằng cách thay đổi kích thước puli hoặc sử dụng biến tần).
- Puli thường làm từ gang hoặc hợp kim nhôm, dây đai curoa được làm từ cao su tổng hợp chịu lực.
f, Lưới bảo vệ
- Được lắp ở mặt trước quạt, đảm bảo an toàn cho người vận hành( tránh chạm vào cánh quạt đang quay) và ngăn chặn các vật thể lạ lọt vào bên trong quạt.
Quạt hút vuông cánh nhựa 1380mm hoạt động theo nguyên lý cơ bản của thông gió áp suất âm. Khi motor quay, cánh quạt sẽ tạo ra một luồng khí mạnh, hút không khí từ bên trong không gian cần thông gió( nhà xưởng, chuồng trại) ra ngoài. Quá trình này làm giảm áp suất không khí bên trong không gian đó, tạo thành áp suất âm so với bên ngoài.
Để cân bằng áp suất, không khí tươi bên ngoài( thường đi qua các tấm làm mát cooling pad hoặc cửa lấy gió tự nhiên) sẽ tự động được hút vào bên trong. Cứ như vậy, một chu trình lưu thông không khí liên tục được thiết lập. Không khí nóng, ô nhiễm, bụi bẩn được đẩy ra ngoài và không khí sạch, mát mẻ được đưa vào, đảm bảo môi trường luôn được làm mới và trong lành. Đây là một nguyên lý hiệu quả cho việc kiểm soát nhiệt độ và chất lượng không khí trong các không gian lớn và kín.
Việc lựa chọn quạt hút vuông cánh nhựa 1380mm mạng lại hàng loạt lợi ích kinh tế và vận hành, làm cho nó trở thành giải pháp hàng đầu trong nhiều ngành.
- Quạt có khả năng cung cấp lưu lượng gió cực kỳ lớn thường từ 40.000 đến 45.000 m3/h, đảm bảo khả năng trao đổi không khí nhanh chóng, hiệu quả.
- Phạm vi thông gió rộng, bao phủ và làm mát cho một diện tích đáng kể, thường trên 100 m2, giúp giảm số lượng quạt cần lắp đặt.
- Trọng lượng cánh nhựa nhẹ đáng kể hơn so với cánh kim loại và cánh composite. Nhưng vẫn tạo ra cùng một lưu lượng gió.
- Cánh quạt nhựa được thiết kế đặc biệt để tối ưu hóa luồng khí, đạt hiệu suất cao nhất với công suất động cơ thấp.
- So với hiệu suất và tuổi thọ mà quạt mang lại, chi phí đầu tư ban đầu cho quạt rất hợp lý và giá thành cạnh tranh.
Nhờ những ưu điểm vượt trội, Quạt hút vuông cánh nhựa 1380mm được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Xưởng sản xuất: May mặc, giày da, cơ khí, chế biến gỗ, điện tử, hóa chất nhẹ....
- Kho hàng, nhà kho lớn.
Tác dụng: Giảm nhiệt độ tích tụ do máy móc và hoạt động của con người, hút sạch bụi bẩn, sợi vải, mùi hóa chất, hơi sơn, khí độc hại, mang lại môi trường làm việc trong lành, an toàn, từ đó nâng cao năng suất và bảo vệ sức khỏe người lao động.

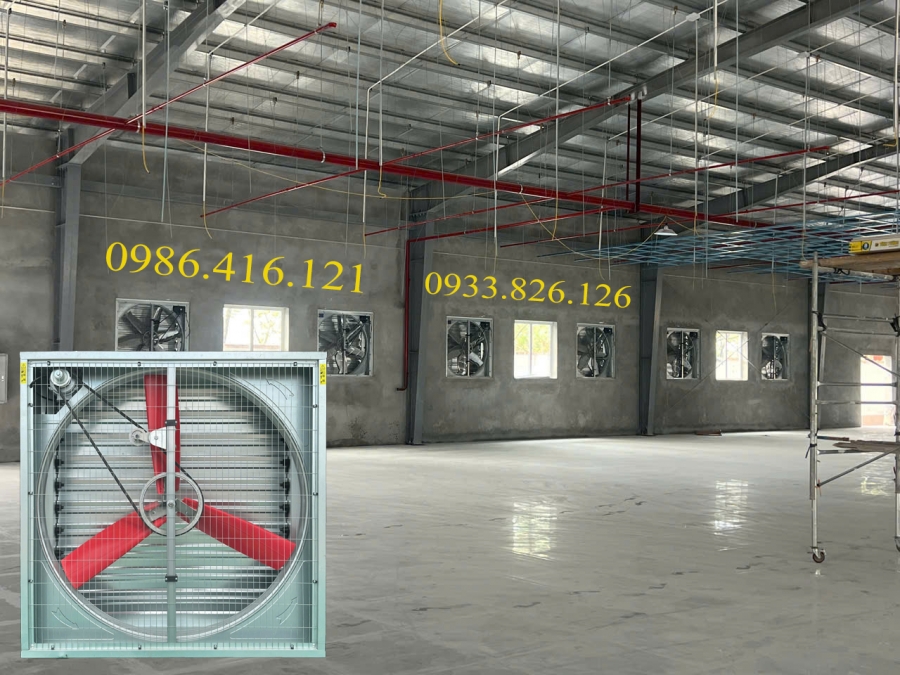

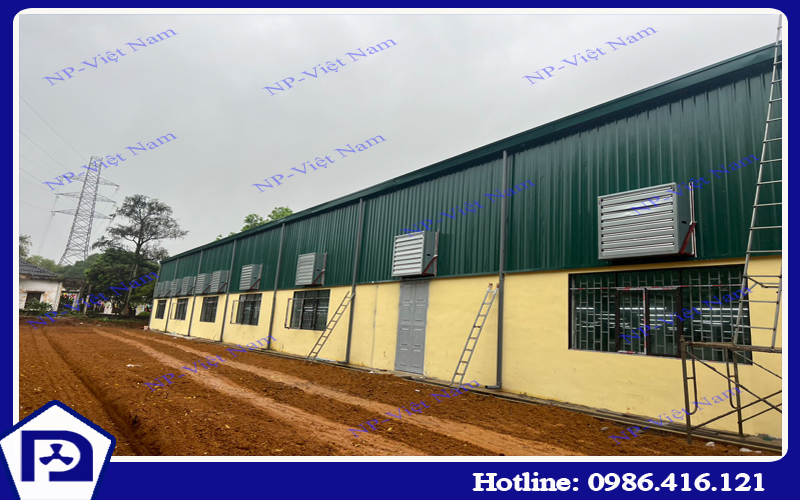

Hình ảnh: Lắp đặt quạt hút vuông cánh nhựa cho xưởng may
>>>>> Xem thêm quạt hút công nghiệp 1100x1100 tại đây

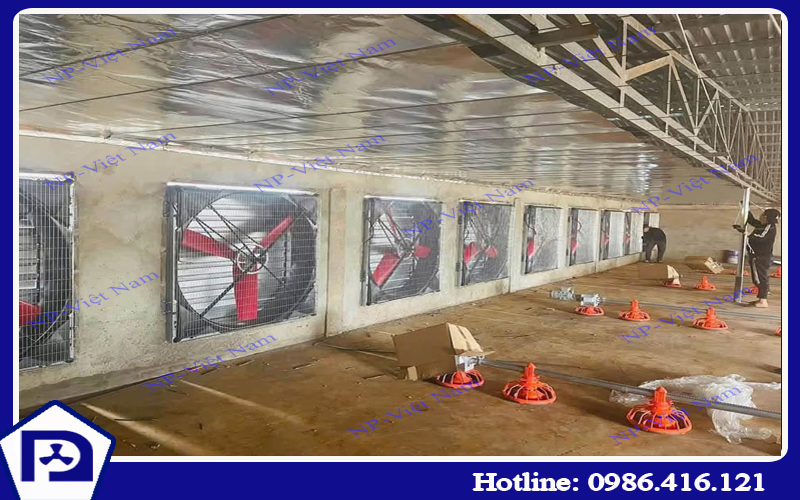

- Trang trại gia súc, gia cầm: Gà, vịt, heo, bò.......
Tác dụng:
- Loại bỏ các khí độc hại như amoniac(NH3), Hydro sulfide( H2S), carbon dioxide ( CO2) sinh ra từ chất thải vật nuôi.
- Quạt hút vuông cánh nhựa 1380mm giúp giảm độ ẩm trong chuồng, ngăn ngừa sự phát triển của vi khuẩn, nấm mốc gây bệnh.
- Làm mát chồng trại trong nhứng ngày nắng nóng, giảm stress nhiệt cho vật nuôi, giúp chúng ăn khỏe, tăng trọng nhanh, nâng cao tỷ lệ sống và năng suất chăn nuôi.
- Kiểm soát dịch bệnh hiệu quả hơn.
- Kiểm soát nhiệt độ, độ ẩm và lưu thông không khí bên trong nhà kính, nhà nấm một cách hiệu quả. Điều này tạo ra môi trường vi khí hậu tối ưu cho cây trồng, hoa màu, hoặc nấm phát triển, thúc đẩy năng suất và chất lượng sản phẩm nông nghiệp.
Hệ thống quạt hút công nghiệp là một tập hợp các thiết bị và giải pháp kỹ thuật được thiết kế để kiểm soát và điều hòa môi trường không khí trong các không gian công nghiệp rộng lớn. Mục tiêu chính là loại bỏ không khí ô nhiễm, nóng ẩm, bụi bẩn, khí độc hại.
Khác với việc lắp đặt một quạt riêng lẻ, một hệ thống hoàn chỉnh thường gồm nhiều thành phần phối hợp nhịp nhàng, tạo ra một luồng khí tuần hoàn và hiệu quả
- Các loại quạt hút công nghiệp: Đây là trái tim của hệ thống, bao gồm các loại như quạt hút công nghiệp vuông (cánh nhựa, cánh kim loại), quạt hút mái, quạt thông gió gắn tường, v.v., được lựa chọn dựa trên diện tích, mục đích và cấu trúc không gian.
- Tấm làm mát (Cooling Pad): Thường được sử dụng kết hợp với quạt hút để tạo ra hệ thống làm mát bằng áp suất âm. Không khí nóng đi qua tấm làm mát được làm ẩm và hạ nhiệt trước khi vào không gian.
- Cửa lấy gió tươi/Louver: Các cửa hoặc lam chắn được bố trí đối diện quạt hút để không khí từ bên ngoài dễ dàng đi vào, đảm bảo lưu thông không khí hiệu quả.
- Hệ thống ống dẫn (nếu có): Đối với những hệ thống phức tạp hơn, hoặc cần hút cục bộ, có thể có hệ thống ống dẫn để đưa khí thải ra xa hoặc cấp khí tươi vào các khu vực cụ thể.
- Thiết bị lọc (tùy chọn): Phin lọc bụi, bộ lọc than hoạt tính... được tích hợp nếu môi trường có nhiều bụi mịn, khói, hoặc hóa chất cần xử lý trước khi thải ra ngoài.
- Hệ thống điều khiển: Bao gồm tủ điện, aptomat, công tắc, biến tần (để điều chỉnh tốc độ quạt) và các cảm biến (nhiệt độ, độ ẩm) để tự động hóa hoặc điều khiển hoạt động của quạt.
Phần lớn các hệ thống quạt hút công nghiệp hoạt động dựa trên nguyên lý thông gió áp suất âm (negative pressure ventilation) hoặc thông gió đối lưu cưỡng
a. Thông gió áp suất âm:
- Các quạt hút được lắp đặt tại một bên của nhà xưởng (thường là tường cuối gió), hút mạnh không khí ra ngoài.
- Việc này tạo ra một sự chênh lệch áp suất, khiến áp suất bên trong không gian thấp hơn bên ngoài (áp suất âm).
- Không khí tươi bên ngoài (thường đi qua các tấm làm mát hoặc cửa lấy gió ở phía đối diện) sẽ tự động bị hút vào bên trong để cân bằng áp suất.
- Quá trình này tạo thành một luồng không khí một chiều, liên tục luân chuyển: đẩy không khí nóng, ô nhiễm ra và kéo không khí mát, sạch vào.
- Đây là nguyên lý hiệu quả nhất để làm mát và thông thoáng cho các không gian lớn, kín.
Hình ảnh: Hệ thống thông gió làm mát áp suất âm
b. Thông gió đối lưu cững bức:
- Khi không có tấm làm mát, quạt hút chỉ đơn thuần tạo luồng khí đối lưu, hút không khí nóng lên cao và đẩy ra ngoài, đồng thời kéo không khí mát từ các khe hở hoặc cửa sổ vào.
- Hiệu quả làm mát có thể không cao bằng hệ thống áp suất âm có Cooling Pad, nhưng vẫn đảm bảo lưu thông khí tốt.
Công suất quạt hút công nghiệp (thường được gọi là công suất định mức của motor) là đại lượng biểu thị lượng điện năng tiêu thụ của động cơ quạt trong một đơn vị thời gian để tạo ra luồng gió. Nói cách khác, nó cho biết "sức mạnh" của động cơ để vận hành cánh quạt, đẩy hoặc hút không khí.
Các đơn vị đo lường công suất phổ biến bao gồm:
- Watt (W): Đơn vị cơ bản trong hệ thống đo lường quốc tế.
- Kilowatt (kW): Bằng 1000 Watt, thường dùng cho các loại quạt có công suất lớn.
- Mã lực (HP - Horsepower): Đơn vị truyền thống, 1 HP xấp xỉ 746W hoặc 0.746 kW.
Ví dụ: Một quạt hút công nghiệp 1.1 kW nghĩa là động cơ của nó tiêu thụ 1.1 kilowatt điện mỗi giờ khi hoạt động ở công suất định mức.
Công suất không chỉ là con số trên nhãn mác, nó ảnh hưởng trực tiếp đến các thông số vận hành quan trọng nhất của quạt:
- Lưu lượng gió (Air Flow/Capacity - m³/h): Công suất càng lớn, khả năng tạo ra lưu lượng gió (thể tích không khí quạt di chuyển được trong một giờ) càng cao. Đây là yếu tố quyết định khả năng làm mát và trao đổi không khí của hệ thống. Quạt công suất cao sẽ có khả năng làm mát diện rộng hoặc làm mát nhanh hơn.
- Áp suất tĩnh (Static Pressure - Pa): Mặc dù quạt hút công nghiệp thường hoạt động ở áp suất thấp, nhưng công suất motor cũng ảnh hưởng đến khả năng vượt qua sức cản của đường ống (nếu có), lưới bảo vệ, hoặc các tấm làm mát. Công suất lớn hơn cho phép quạt duy trì lưu lượng gió tốt hơn trong điều kiện có sức cản.
- Khả năng vận hành liên tục & độ bền: Động cơ có công suất phù hợp sẽ hoạt động ổn định, ít quá tải, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống quạt. Chọn quạt có công suất quá thấp so với nhu cầu sẽ khiến motor phải làm việc quá sức, dễ nóng, giảm tuổi thọ và tiêu thụ điện năng không hiệu quả. Ngược lại, chọn công suất quá cao gây lãng phí đầu tư ban đầu và chi phí điện năng không cần thiết.
- Mức tiêu thụ điện: Công suất là cơ sở để tính toán lượng điện tiêu thụ và chi phí vận hành hàng tháng. Công suất (kW) x Thời gian hoạt động (giờ) x Giá điện (VND/kWh) sẽ ra chi phí.
Để lựa chọn công suất quạt hút công nghiệp một cách chính xác, quy trình thường bao gồm các bước sau:
a. Xác định thể tích không gian (V):
b. Xác định số lần trao đổi không khí cần thiết (ACH):
Tham khảo các tiêu chuẩn ngành hoặc tư vấn từ chuyên gia dựa trên mục đích sử dụng và mức độ ô nhiễm.
c. Tính tổng lưu lượng gió cần thiết (Q):
d. Tính toán số lượng quạt cần dùng:
Bạn cần biết lưu lượng gió định danh của một quạt tại áp suất hoạt động. Thông tin này có trong bảng thông số kỹ thuật của nhà sản xuất.
e. Lựa chọn công suất motor phù hợp: Sau khi xác định được số lượng quạt và loại quạt, bạn sẽ chọn model có công suất motor (kW hoặc HP) phù hợp nhất với lưu lượng gió yêu cầu. Các nhà sản xuất thường cung cấp biểu đồ hiệu suất (Performance Curve) cho từng model quạt, cho phép bạn xem lưu lượng gió tại các điểm áp suất khác nhau. Điều này đặc biệt hữu ích khi hệ thống có sức cản.
Ví dụ thực tế: Một nhà xưởng có kích thước dài 50m, rộng 20m, cao 6m. Cần thông gió 40 lần/giờ.
- Thể tích không gian .
- Tổng lưu lượng gió cần .
- Nếu chọn loại quạt hút công nghiệp vuông 1380mm có lưu lượng gió khoảng 45.000 m³/h (tại áp suất 0 Pa):
- Số lượng quạt cần $ = 240.000 / 45.000 \approx 5.33 \Rightarrow$ Chọn 6 quạt.
- Lúc này, bạn sẽ chọn 6 chiếc quạt hút công nghiệp 1380mm, và kiểm tra công suất định mức của motor từng chiếc (ví dụ: 1.1 kW hoặc 1.5 kW tùy nhà sản xuất) để tính toán tổng công suất lắp đặt.
