Bạn đã bao giờ tự hỏi làm thế nào dây curoa hoạt động hiệu quả trong các hệ thống máy móc? Câu trả lời nằm ở một chi tiết nhỏ nhưng vô cùng quan trọng là bánh tỳ dây curoa. Là một chuyên gia trong lĩnh vực truyền động, bánh tỳ nhựa là một bộ phận hỗ trợ giúp dây curoa hoạt động ổn định và bền bỉ. Bài viết này sẽ cung cấp cho bạn cái nhìn chuyên sâu và đầy đủ nhất về bánh tỳ dây curoa.

Bánh tỳ dây curoa là gì?

Bánh tỳ dây curoa, hay còn gọi là puly căng dây curoa, là một bộ phận cơ khí được thiết kế để duy trì độ căng cần thiết cho dây curoa trong hệ thống truyền động. Nó đóng vai trò điều chỉnh, dẫn hướng và tăng cường ma sát giữa dây curoa và các puly chính.

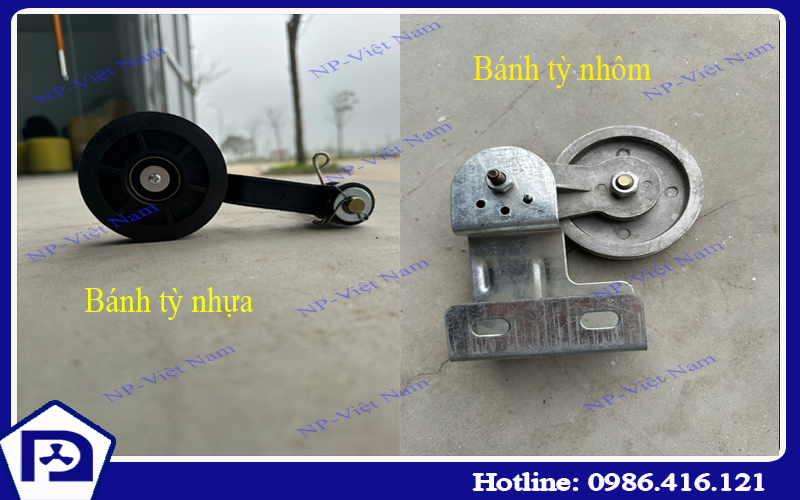

Hình ảnh: Bánh tỳ dây curoa

Cấu tạo và chức năng chính của bánh tỳ dây curoa

Cấu tạo của bánh tỳ dây curoa

Bánh tỳ dây curoa được thiết kế để giữ dây ở đúng vị trí và tạo lực căng ổn định trong quá trình truyền động. Một bộ bánh tỳ chuẩn thường bao gồm các thành phần sau:

Thân bánh (Pulley Body)

• Thường làm bằng nhôm đúc hoặc nhựa kỹ thuật siêu bền tùy loại máy.

• Bề mặt rãnh tiếp xúc được gia công chính xác để dây curoa không bị trượt hoặc mài mòn.

Vòng bi (Bearing)

• Là bộ phận quan trọng nhất của bánh tỳ dây curoa

• Vòng bi chất lượng cao giúp bánh tỳ quay trơn - êm - ít ma sát, từ đó giảm tải cho dây curoa và động cơ.

• Được bôi trơn kín, chống bụi, chống nước.

Giá đỡ – Tay tăng (Bracket / Arm Tensioner)

• Là khung gắn bánh tỳ vào hệ thống.

• Thường làm bằng thép nguyên khối hoặc hợp kim cứng.

• Giữ bánh tỳ dây curoa ở đúng vị trí, chịu tải trong cả quá trình vận hành.

Lò xo tạo lực căng (Spring Tension System)

• Với các dòng bánh tỳ tự động, lò xo đảm nhận nhiệm vụ tạo lực căng ổn định cho dây curoa.

• Lò xo thép carbon hoặc lò xo hợp kim có độ đàn hồi cao.

Bulông – chốt cố định

• Giữ toàn bộ kết cấu chắc chắn, không bị lệch khi máy hoạt động tốc độ cao.

Chức năng chính của bánh tỳ dây curoa

Bánh tỳ dây curoa đóng vai trò cực quan trọng trong hệ thống truyền động dây curoa. Dù nhỏ, nhưng chức năng của nó quyết định độ êm – độ bền – độ ổn định của toàn bộ thiết bị.

Tạo lực căng ổn định cho dây curoa

• Bánh tỳ dây curoa giúp dây curoa không bị chùng, đảm bảo truyền lực từ motor tới puly hoạt động chính xác.

• Lực căng đúng chuẩn giúp dây chạy bền hơn, ít mòn, không bị trượt.

Giữ dây curoa chạy đúng quỹ đạo

• Đảm bảo dây không lệch rãnh, không văng ra ngoài.

• Giảm thiểu sự mài mòn không đều.

Hấp thụ rung và giảm tiếng ồn

• Vòng bi + tay tăng giúp hấp thụ rung động khi dây curoa hoạt động liên tục.

• Làm hệ thống chạy êm - ổn định - ít tiếng ồn.

Tăng tuổi thọ của dây curoa và puly

• Giảm ma sát bất thường.

• Giảm hiện tượng trượt hoặc lệch hướng — nguyên nhân hàng đầu gây hỏng dây curoa.

Duy trì hiệu suất truyền động lâu dài

• Bánh tỳ dây curoa giúp quạt công nghiệp, motor, máy bơm… hoạt động đủ lực, đủ tốc độ.

• Đặc biệt quan trọng khi máy phải chạy 24/7, tốc độ cao hoặc môi trường khắc nghiệt.

Phân loại bánh tỳ dây curoa phổ biến

Để phù hợp với từng loại hệ thống truyền động, bánh tỳ dây curoa được phân loại dựa trên nhiều tiêu chí khác nhau.

Theo kiểu dáng:

• Bánh tỳ trơn: Có bề mặt phẳng, thường dùng cho mặt lưng của dây curoa hoặc các hệ thống truyền động đơn giản.
• Bánh tỳ có rãnh: Có các rãnh phù hợp với rãnh của dây curoa, giúp tăng ma sát và ổn định.

Theo vật liệu:

• Bánh tỳ kim loại (thép, gang): Độ bền cao, chịu tải lớn, thường dùng trong các ứng dụng công nghiệp nặng.
• Bánh tỳ nhựa: Bánh tỳ dây curoa nhựa có trọng lượng nhẹ, giá thành thấp, phù hợp với các hệ thống yêu cầu tốc độ cao và tải trọng nhẹ.

Theo cơ chế hoạt động:

• Bánh tỳ cố định: Được lắp đặt ở một vị trí cố định, chỉ đóng vai trò dẫn hướng hoặc hỗ trợ.
• Bánh tỳ tự động (cơ cấu căng tự động): Có lò xo hoặc piston thủy lực, tự động điều chỉnh độ căng của dây curoa, đặc biệt hữu ích trong các hệ thống có tải trọng thay đổi liên tục.

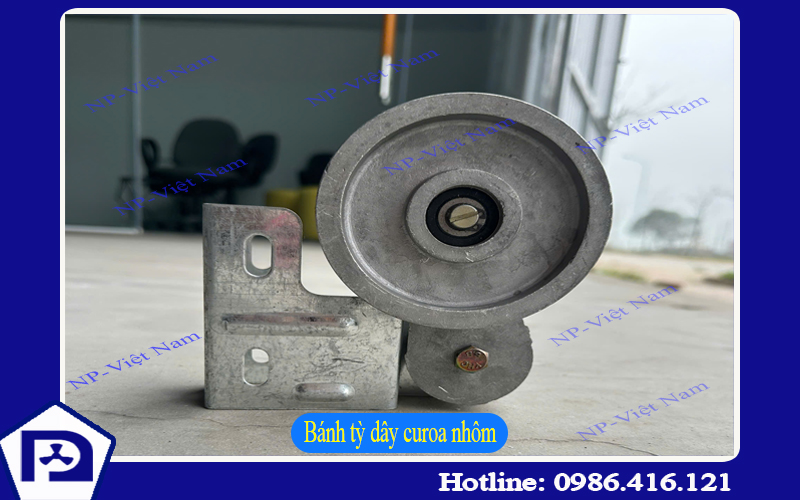

Hình ảnh: Bánh tỳ dây curoa nhôm

Dấu hiệu hỏng hóc bánh tỳ nhựa

bánh tỳ nhựa ( hay còn gọi là bánh tỳ dây curoa) là bộ phận quan trọng giúp dây curoa chạy đúng quỹ đạo và duy trì lực căng ổn định. Khi bánh tỳ xuống cấp, toàn bộ hệ thống truyền động sẽ bị ảnh hưởng: dây mòn nhanh, trượt, rung, giảm hiệu suất và gây tiếng ồn bất thường.

• Bánh tỳ nhựa là bộ phận đóng vai trò cực kỳ quan trọng trong hệ thống truyền động, giúp duy trì lực căng ổn định và giữ dây curoa chạy đúng quỹ đạo, vì vậy khi bánh tỳ có dấu hiệu hỏng hóc, toàn bộ hệ thống máy sẽ bị ảnh hưởng rõ rệt, gây ra nhiều triệu chứng mà người vận hành có thể quan sát được ngay từ quá trình hoạt động của thiết bị.
• Dấu hiệu đầu tiên và phổ biến nhất chính là tiếng kêu bất thường, thường xuất hiện dưới dạng tiếng “rít rít”, “lạch cạch” hoặc “rẹt rẹt” khi máy đang vận hành; tiếng rít cho thấy vòng bi bên trong bánh tỳ nhựa đã bị khô dầu hoặc bắt đầu bó cứng, tiếng lạch cạch thường do bánh tỳ bị lệch tâm hoặc bulông lỏng, trong khi tiếng rẹt là dấu hiệu dây curoa đang cọ vào rìa bánh tỳ do lệch rãnh.
• Ngoài ra, tình trạng rung lắc mạnh của bánh tỳ nhựa khi quạt hoặc động cơ chạy cũng là dấu hiệu quan trọng, vì rung thường xuất phát từ vòng bi mòn, thân bánh tỳ méo hoặc lò xo tăng lực đã yếu. Một dấu hiệu dễ nhận biết khác là dây curoa bị lệch rãnh hoặc mòn không đều, xuất hiện dưới dạng các vệt xén một bên, hoặc dây chạy nghiêng về một phía thay vì nằm đúng tâm rãnh bánh tỳ.
• Trong nhiều trường hợp, bánh tỳ nhựa cũng có thể bị nóng bất thường, tạo mùi khét nhẹ, đây là hậu quả của ma sát tăng cao do vòng bi khô dầu hoặc đang bó cứng bên trong. Ngoài ra, khi tháo bánh tỳ ra và quay thử bằng tay, nếu cảm nhận có tiếng lạo xạo, khựng hoặc không quay trơn, đó là bằng chứng rõ rệt cho thấy vòng bi đã xuống cấp. Tất cả những dấu hiệu này nếu không xử lý kịp thời có thể dẫn tới đứt dây curoa, cháy motor hoặc làm hư hại toàn bộ hệ truyền động.

​

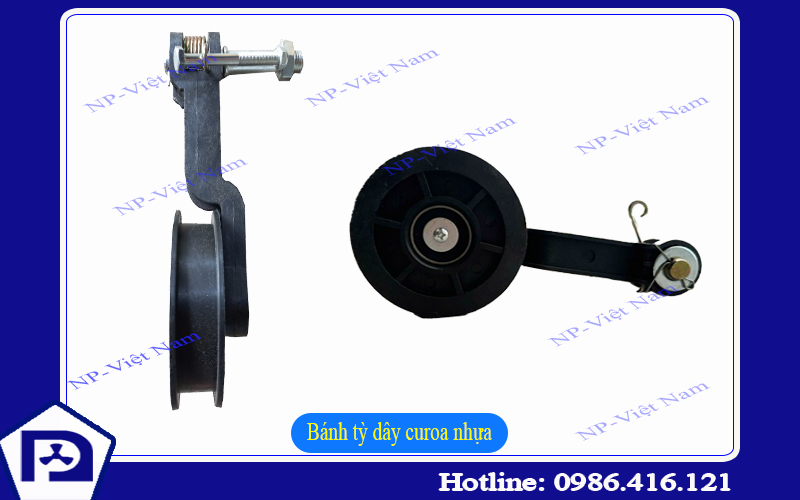

Hình ảnh: Bánh tỳ dây curoa nhựa

Cách kiểm tra bánh tỳ đúng kỹ thuật

• Để kiểm tra bánh tỳ một cách chính xác và đảm bảo thiết bị vận hành an toàn, cần thực hiện từng bước theo đúng quy trình kỹ thuật nhằm phát hiện các hư hỏng tiềm ẩn trước khi chúng gây ra lỗi nghiêm trọng. Trước hết, cần quan sát trực tiếp bằng mắt thường, kiểm tra xem dây curoa có chạy thẳng hay không, rãnh bánh tỳ có bị xước, mòn hoặc lệch bất thường hay không, đồng thời kiểm tra bulông siết xem có bị lỏng, lệch hoặc biến dạng trong quá trình hoạt động.
• Sau đó, tiến hành kiểm tra tiếng ồn khi vận hành bằng cách cho máy chạy ở tốc độ thấp rồi tăng dần, lắng nghe xem bánh tỳ có phát ra âm thanh bất thường như rít, lạch cạch hay tiếng rào rào hay không, vì đây là các dấu hiệu liên quan trực tiếp đến vòng bi và độ căng dây.
• Tiếp theo, kiểm tra độ căng của dây curoa bằng cách dùng tay ấn nhẹ vào dây; nếu dây quá chùng, có thể bánh tỳ hoặc lò xo tăng lực đã yếu, còn nếu quá căng thì bánh tỳ đang giữ lực sai tiêu chuẩn, dễ gây mòn dây và nóng vòng bi.
• Một bước quan trọng khác là kiểm tra độ rung, bằng cách chạm nhẹ vào tay tăng hoặc giá đỡ bánh tỳ khi máy chạy (chỉ thực hiện khi an toàn), nếu rung mạnh hoặc rung nhịp nhàng theo chu kỳ thì nhiều khả năng vòng bi đã mòn hoặc bị lệch tâm. Sau đó, tắt máy và tháo bánh tỳ ra để quay kiểm tra bằng tay, nếu bánh tỳ quay không trơn, phát ra tiếng lạo xạo hoặc khựng, chứng tỏ vòng bi đã hỏng và cần thay mới ngay.
• Cuối cùng, với các dòng bánh tỳ tự động, cần kiểm tra lò xo tăng lực, bằng cách kéo – thả nhẹ để kiểm tra độ đàn hồi; nếu lò xo trả về vị trí chậm hoặc yếu, nghĩa là hệ thống tăng lực đã mỏi và không còn đảm bảo lực căng dây curoa. Nếu thực hiện đúng các bước này, người vận hành sẽ dễ dàng phát hiện lỗi sớm, từ đó tránh được các sự cố nghiêm trọng như đứt dây, cháy motor hoặc hỏng puly.

Kết luận

Bánh tỳ dây curoa là một chi tiết kỹ thuật nhỏ nhưng có vai trò to lớn trong việc đảm bảo hiệu suất và an toàn của hệ thống truyền động. Hiểu rõ về chức năng, cách lựa chọn và bảo dưỡng sẽ giúp bạn tối ưu hóa hoạt động của máy móc, kéo dài tuổi thọ của dây curoa và tiết kiệm chi phí sửa chữa.
