Giới thiệu chung về giá đỡ cánh quạt

Bạn có bao giờ tự hỏi điều gì giúp những cánh quạt công nghiệp khổng lồ quay đều, mạnh mẽ và ổn định? Câu trả lời nằm ở một bộ phận tưởng chừng đơn giản nhưng lại vô cùng quan trọng: Giá đỡ cánh quạt . Đây chính là "trái tim" kết nối cánh quạt với động cơ, có nhiệm vụ giữ cố định và truyền toàn bộ lực quay từ động cơ đến cánh quạt, tạo ra luồng không khí mạnh mẽ phục vụ các nhu cầu công nghiệp.

Giá đỡ cánh quạt không chỉ là một chi tiết quan trọng. Nó là yếu tố then chốt đảm bảo an toàn, hiệu suất và độ bền của toàn bộ hệ thống quạt. Dù là quạt thông gió nhà xưởng, quạt làm mát công nghiệp, hay quạt hút bụi trong các nhà máy, sự ổn định và hiệu quả của chúng đều phụ thuộc rất lớn vào chất lượng của giá đỡ.

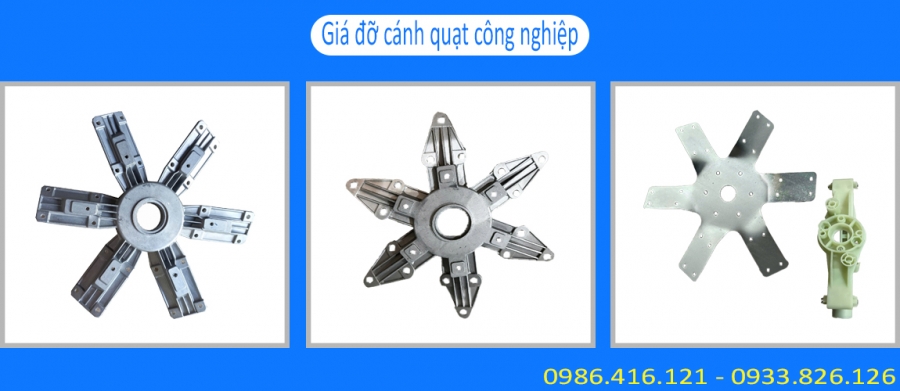

Hình ảnh: Giá đỡ cánh quạt công nghiệp

Vai trò quan trọng của giá đỡ cánh quạt trong hệ thống

Giá đỡ cánh quạt đảm bảo độ cân bằng

• Giá đỡ cánh quạt là tâm quay của toàn bộ hệ thống cánh. Nếu gia công không chính xác, dễ gây rung lắc, giảm tuổi thọ, ảnh hưởng đến các phụ kiện liên quan như bạc đạn puly, puly và motor.

Định tâm và giữ ổn định cánh và puly cánh

• Giá đỡ cánh quạt đóng vai trò là khung xương trung tâm giúp cố định cánh và puly cánh, duy trì vị trí cân bằng trong suốt quá trình vận hành. Điều này ngăn ngừa rung lắc, lệch trục và tình trạng mòn ổ bạc, ngăn chặn cánh bị văng, gãy trong quá trình chạy tải nặng hoặc mất cân bằng. Vốn là nguyên nhân gây giảm tuổi thọ quạt.

Chịu lực ly tâm cao

• Giá đỡ cánh quạt được chế tạo với kết cấu vững chắc, đảm bảo chịu lực ly tâm cao khi quạt vận hành ở tốc độ lớn. Trong quá trình quay, lực ly tâm từ các cánh tác động trực tiếp lên bộ giá đỡ, tạo ra tải trọng xoắn và kéo rất lớn. Nhờ sử dụng vật liệu thép hợp kim hoặc gang đúc chất lượng cao, cùng công nghệ gia công chính xác, giá đỡ cánh không bị biến dạng, nứt gãy hay xê dịch vị trí. Kết cấu liên kết chặt với trục và cánh giúp hệ thống quạt hoạt động cân bằng, ổn định và an toàn ngay cả khi chạy liên tục 24/7 trong môi trường công nghiệp khắc nghiệt. Độ bền ly tâm vượt trội này góp phần tăng tuổi thọ toàn bộ cụm cánh, giảm rung, giảm hao mòn và tối ưu hiệu suất hút gió dài hạn.

Tăng độ bền kết cấu

• Một giá đỡ cánh chất lượng tốt giúp kéo dài tuổi thọ cánh và trục quay.
• Tăng tiết diện hoặc độ dày vật liệu giúp giá đỡ cánh quạt phân tán lực tốt hơn, tránh hiện tượng nứt gãy.
• Bổ sung các gân (sườn) tăng cường (ribs) vào cấu trúc giá đỡ cánh giúp tăng độ cứng vững và khả năng chịu uốn, xoắn mà không làm tăng đáng kể trọng lượng tổng thể.

Tiêu chí lựa chọn giá đỡ cánh quạt hút công nghiệp

Để chọn được giá đỡ cánh quạt hút công nghiệp phù hợp nhất, bạn cần xem xét kỹ lưỡng các yếu tố sau:

• Kích thước và loại cánh quạt: Đây là yếu tố cơ bản, bao gồm đường kính, số lượng cánh và vật liệu của cánh quạt. Giá đỡ phải tương thích hoàn toàn để đảm bảo cân bằng và an toàn.
• Công suất và tốc độ quay của động cơ: Giá đỡ phải đủ khả năng chịu được mô-men xoắn và tốc độ quay cao mà động cơ tạo ra.
• Môi trường hoạt động: Nếu quạt hoạt động trong môi trường có nhiệt độ cao, độ ẩm lớn, hóa chất ăn mòn, hoặc nhiều bụi bẩn, bạn cần chọn giá đỡ làm từ vật liệu có khả năng chống chịu tốt.
• Yêu cầu về độ bền và tuổi thọ: Tùy thuộc vào tần suất và cường độ hoạt động, bạn sẽ cần một giá đỡ có tuổi thọ phù hợp.
• Tiêu chuẩn an toàn và kỹ thuật liên quan: Giá đỡ cánh quạt hút công nghiệp đảm bảo giá đỡ tuân thủ các tiêu chuẩn công nghiệp để đảm bảo an toàn vận hành.
• Chi phí và khả năng bảo trì: Cân nhắc giữa chi phí ban đầu và chi phí bảo dưỡng, sửa chữa trong quá trình sử dụng.

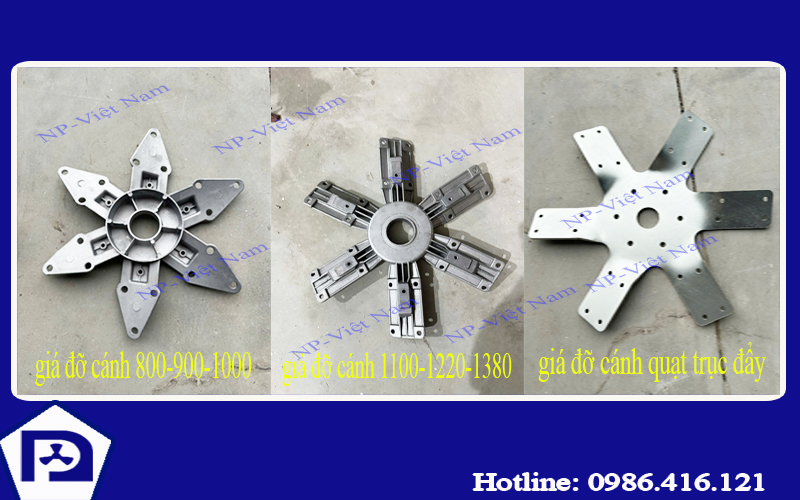

Hình ảnh: Giá đỡ cánh quạt các loại

Khả năng chịu lực ly tâm: Tiêu chí quan trọng nhất của giá đỡ cánh

Trong quá trình quay, mỗi cánh quạt tạo ra lực ly tâm lớn kéo ra phía ngoài.
Giá đỡ cánh quạt phải:

• Chịu tải từ 4 đến 8 lần trọng lượng cánh tùy tốc độ quạt.

• Chống xoắn và chống biến dạng khi quạt quay liên tục 20–24h/ngày.

• Không bị mỏi kim loại hoặc nứt sau thời gian dài.

Tại sao chịu lực ly tâm cao lại quan trọng?

• Bởi vì chỉ cần hub yếu → cánh bị lệch → rung → vỡ mối liên kết → gãy cánh.

• Ở các nhà máy, đây là nguyên nhân hàng đầu gây tai nạn quạt công nghiệp.

Dấu hiệu giá đỡ cánh kém chất lượng

• Bề mặt rỗ hoặc không đồng đều.

• Lỗ bulông lệch, dễ tuột.

• Rung mạnh khi chạy tốc độ cao.

• Có tiếng lạch cạch tại khu vực tâm quạt.

• Cánh bị nghiêng sau thời gian ngắn sử dụng.

Cấu tạo tiêu chuẩn của giá đỡ cánh quạt hút

Một bộ giá đỡ cánh quạt hút chất lượng thường gồm:

Vật liệu chế tạo giá đỡ cánh quạt hút

• Hợp kim thép dày, mạ kẽm hoặc sơn tĩnh điện.

• Nhôm đúc áp lực cao (quạt HVLS, quạt hút cao cấp).

• Thép CT3 hoặc thép không gỉ cho yêu cầu môi trường khắc nghiệt.

Vật liệu tốt phải đáp ứng:

• Giá đỡ quạt hút có độ cứng cao, không biến dạng.

• Chịu lực ly tâm lớn.

• Chống rung – chống nứt gãy.

• Chống gỉ trong môi trường ẩm hoặc có hóa chất.

Kết cấu giá đỡ cánh quạt hút

Một giá đỡ cánh quạt hút chuẩn gồm:

• Đế trung tâm tiếp xúc với trục motor.

• Các khe lắp hoặc bu lông bắt cánh

• Đai cố định hoặc vòng siết tăng cứng

• Chốt khóa chống xoay

• Bề mặt cân chỉnh góc cánh (đối với quạt hướng trục).

Tiêu chuẩn chế tạo

• Gia công CNC độ chính xác cao.

• Kiểm soát cân bằng động giá đỡ quạt hút trước khi xuất xưởng.

• Sai số lỗ trục và khe cánh < 0.05 mm.

• Kiểm tra tải trọng trong mô phỏng xoay tốc độ cao.

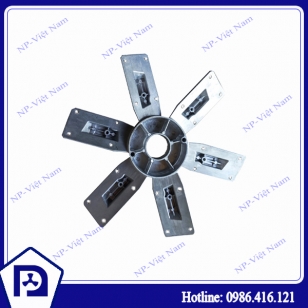

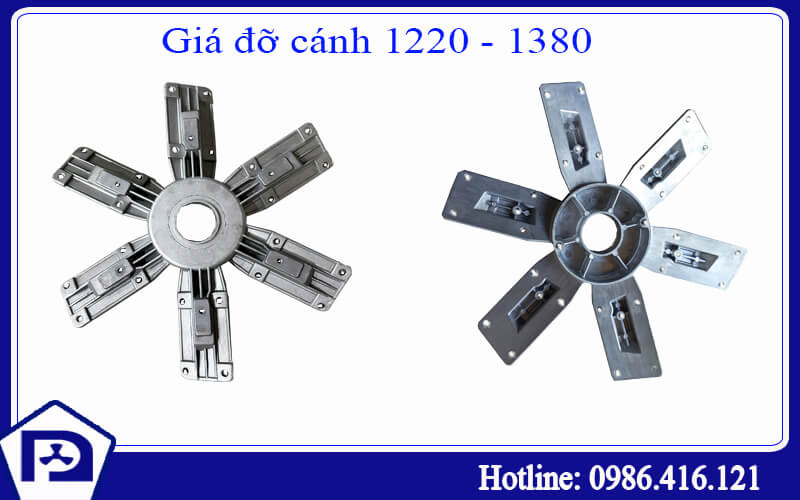

Hình ảnh: Giá đỡ cánh quạt công nghiệp 1380

Kết luận

Giá đỡ cánh quạt là một thành phần không thể thiếu, đóng vai trò then chốt trong việc đảm bảo hiệu quả và an toàn của toàn bộ hệ thống thông gió. Lựa chọn giá đỡ cánh quạt phù hợp với chất liệu bền bỉ, thiết kế chắc chắn và được lắp đặt đúng kỹ thuật sẽ giúp tối ưu hóa hiệu suất quạt, giảm thiểu rung lắc và tiếng ồn, từ đó kéo dài tuổi thọ của thiết bị và đảm bảo an toàn lao động.
