Cánh quạt máy làm mát công nghiệp

Trong kết cấu của máy làm mát bằng hơi nước (Cooling Pad), cánh quạt máy làm mát công nghiệp là phụ kiện trực tiếp tạo ra lưu lượng gió và áp suất không khí. Một bộ cánh quạt chất lượng, cân bằng động tốt không chỉ mang lại luồng gió mạnh mẽ mà còn bảo vệ mô tơ không bị quá tải, vận hành êm ái suốt thời gian dài.

Cánh quạt máy làm mát công nghiệp là gì?

• Cánh quạt máy làm mát công nghiệp là bộ phận quan trọng đảm nhiệm nhiệm vụ tạo lưu lượng và định hướng luồng không khí trong thiết bị làm mát. Cánh quạt nhận chuyển động quay từ mô tơ thông qua cơ cấu truyền động trực tiếp sau đó tạo ra dòng khí với lưu lượng và áp suất phù hợp.
• Đối với máy làm mát công nghiệp bằng hơi nước, cánh quạt máy làm mát phối hợp với Cooling Pad, hệ thống bơm nước, mô tơ và cửa gió để thực hiện quá trình làm mát. Không khí nóng từ môi trường được hút vào máy, đi qua tấm Cooling Pad đã được làm ướt. Khi nước bay hơi, nhiệt trong dòng không khí được hấp thụ, giúp hạ nhiệt độ của luồng khí trước khi được đưa vào nhà xưởng.

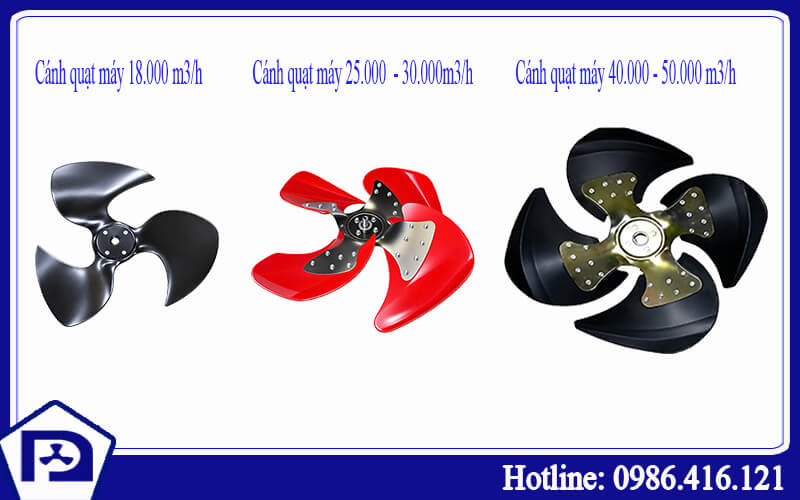

Các loại cánh quạt máy làm mát

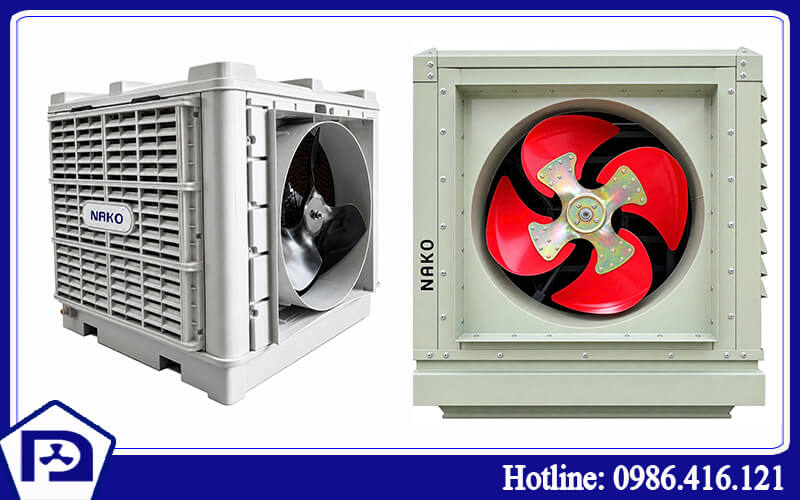

Chức năng và nhiệm vụ chính của cánh quạt máy làm mát

Cánh quạt máy làm mát là bộ phận trực tiếp tạo và điều hướng luồng gió trong máy làm mát. Khi motor quay, cánh quạt chuyển đổi năng lượng cơ học thành dòng khí, đưa không khí đi qua tấm Cooling Pad hoặc hệ thống làm mát trước khi thổi ra không gian sử dụng.

Tạo lưu lượng gió

• Nhiệm vụ quan trọng nhất của cánh quạt máy làm mát là tạo ra lưu lượng gió phù hợp với công suất thiết kế của máy. Biên dạng, đường kính, số lượng và góc nghiêng của cánh đều ảnh hưởng đến lượng không khí được đưa qua thiết bị.

Đưa không khí qua Cooling Pad

• Ở máy làm mát bằng hơi nước, cánh quạt tạo áp suất và dòng khí để hút không khí nóng từ bên ngoài đi qua tấm Cooling Pad đã được làm ướt. Không khí sau đó được làm mát nhờ quá trình bay hơi nước và đưa vào khu vực cần làm mát.

Phân phối luồng gió

• Cánh quạt máy làm mát công nghiệp giúp tạo hướng chuyển động của không khí, kết hợp với thiết kế cửa gió để phân phối luồng khí đều và xa hơn. Đây là yếu tố quan trọng đối với máy làm mát sử dụng trong nhà xưởng, kho hàng, trang trại hoặc không gian thương mại.

Hỗ trợ hiệu quả làm mát

• Cánh quạt có thiết kế khí động học phù hợp sẽ giúp duy trì lưu lượng gió ổn định, từ đó hỗ trợ quá trình trao đổi nhiệt và nâng cao hiệu quả làm mát tổng thể của thiết bị.

Tối ưu mức tiêu thụ điện

• Một bộ cánh được thiết kế và cân bằng tốt có thể tạo lưu lượng gió cần thiết với mức tải phù hợp cho motor. Vì vậy, thiết kế cánh quạt máy làm mát công nghiệp và công suất motor cần được tính toán đồng bộ, không nên đánh giá riêng từng bộ phận.

Giảm rung và tiếng ồn

• Cánh quạt được cân bằng động chính xác sẽ giúp hạn chế rung động khi quay. Điều này góp phần giảm tiếng ồn, giảm tải lên bạc đạn/trục motor và tăng độ ổn định khi vận hành liên tục.

Phân loại cánh quạt máy làm mát theo chất liệu

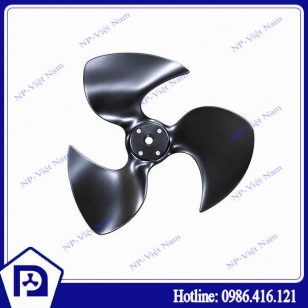

Cánh quạt máy làm mát nhựa PP gia cường sợi thủy tinh (Plastic/Fiberglass)

• Đặc tính: Cánh được sản xuất từ nhựa kỹ thuật PP kết hợp vật liệu gia cường sợi thủy tinh, giúp tăng độ cứng và khả năng chịu lực so với nhựa thông thường.
• Ưu điểm: Trọng lượng nhẹ, khả năng chống ẩm và chống ăn mòn tốt, phù hợp với môi trường có hơi nước và độ ẩm cao. Khối lượng cánh thấp cũng giúp giảm tải cho động cơ trong quá trình vận hành.
• Độ ồn: Thiết kế hình học cánh quạt máy làm mát công nghiệp hợp lý kết hợp vật liệu nhẹ có thể hỗ trợ giảm rung và tiếng ồn khi quạt hoạt động.
• Ứng dụng: Thường được sử dụng trên máy làm mát công nghiệp, máy làm mát hơi nước di động, quạt hơi nước và các thiết bị làm mát có lưu lượng gió lớn.

Cánh quạt nhựa ABS

Cánh ABS thường được sử dụng trên các dòng máy làm mát có yêu cầu cao về độ ổn định hình dạng và tính thẩm mỹ.

• Đặc tính: Bề mặt cánh tương đối nhẵn, dễ tạo hình theo biên dạng khí động học.
• Ưu điểm: Trọng lượng nhẹ, khả năng chịu va đập tốt và phù hợp với nhiều thiết kế máy làm mát.
• Khả năng vận hành: Khi được thiết kế và cân bằng chính xác, cánh có thể tạo luồng gió ổn định, hạn chế rung động trong quá trình hoạt động.
• Ứng dụng: Cánh quạt máy làm mát phù hợp với máy làm mát di động, quạt làm mát dân dụng – thương mại và một số dòng thiết bị làm mát công nghiệp.

Phân loại cánh quạt máy làm mát công nghiệp

Dấu hiệu cánh quạt bị hỏng và nguyên nhân thường gặp

Người quản lý kỹ thuật cần kiểm tra và thay thế cánh quạt máy làm mát công nghiệp khi gặp các hiện tượng:

• Cánh quạt bị nứt, gãy lá: Do vật thể lạ (sỏi, ốc vít) văng vào khi máy đang quay tốc độ cao, hoặc do chất liệu nhựa bị lão hóa, giòn vỡ sau nhiều năm.
• Máy rung lắc dữ dội khi bật chế độ quạt: Cánh quạt bị mất cân bằng động (chênh lệch trọng lượng giữa các lá) hoặc lỗ cốt bị mòn rơ làm chao lệch trục quay.
• Gió thổi ra yếu hẳn dù mô tơ vẫn quay nhanh: Góc nghiêng của lá cánh bị biến dạng do nhiệt độ hoặc nhựa bị cong vênh.

Quy trình các bước thay thế cánh quạt hơi nước công nghiệp tại nhà xưởng

• Bước 1: Cắt nguồn điện tổng cấp cho máy làm mát để đảm bảo an toàn tuyệt đối.
• Bước 2: Tháo màng làm mát Cooling Pad và khung lồng bảo vệ mặt quạt.
• Bước 3: Đo chính xác kích thước đường kính sải cánh cũ, đường kính lỗ cốt trục ( 21, 24, 28mm) và kích thước rãnh cavet (then).
• Bước 4: Đưa cánh quạt hơi nước công nghiệp mới vào trục, căn chỉnh cavet đúng rãnh, siết chặt ốc định vị mặt đĩa.
• Bước 5: Quay thử cánh bằng tay để đảm bảo cánh không bị cọ xát vào lồng bảo vệ trước khi cấp điện chạy thử.

Câu hỏi thường gặp khi tìm mua cánh quạt máy làm mát công nghiệp

Cách đo đường kính cánh quạt máy làm mát công nghiệp chuẩn nhất là gì?

• Dùng thước dây đo khoảng cách thẳng từ đỉnh lá cánh này sang đỉnh lá cánh đối diện (sải cánh). Đồng thời, bạn cần đo đường kính lỗ cốt tâm (thường là 20mm, 24mm hoặc 28mm) và rãnh cavet để chọn mua đúng loại trục mô tơ.

Nên chọn cánh quạt máy làm mát 3 lá, 4 lá hay 9 lá cho nhà xưởng?

• Cánh 3 lá / 4 lá (Bản lớn): Tạo lưu lượng gió khủng và áp suất cao, tối ưu cho hệ thống làm mát nối ống gió dài hoặc xưởng rộng.
• Cánh 9 lá / 11 lá: Chia nhỏ luồng không khí giúp vận hành cực kỳ êm ái, thích hợp cho không gian yêu cầu độ ồn thấp như showroom, xưởng may, nhà hàng

Tại sao cánh quạt mới thay vào máy làm mát lại bị rung lắc dữ dội?

• Sự cố này thường do cánh quạt kém chất lượng bị mất cân bằng động (chênh lệch trọng lượng giữa các lá cánh), sai đường kính lỗ cốt gây rơ trục, hoặc ốc siết khóa định vị chưa siết chặt vào then (cavet) của motor.

Kết luận

Việc lựa chọn và thay thế đúng dòng cánh quạt máy làm mát công nghiệp đạt chuẩn kỹ thuật là chìa khóa giúp duy trì lưu lượng gió mạnh mẽ, bảo vệ mô tơ và kéo dài tuổi thọ cho toàn bộ hệ thống làm mát nhà xưởng.

Để nhận được báo giá tốt nhất cùng sự tư vấn kỹ thuật chính xác theo từng model máy, quý khách hàng vui lòng liên hệ đơn vị phân phối chính hãng:

• Đơn vị cung cấp: Công Ty Cổ Phần Cơ Điện Lạnh NP Việt Nam
• Hotline / Zalo: 0986.416.121 – 0933.826.126

Website chính thức: www.nakofan.com
