Motor quạt làm mát

Trong hạ tầng thông gió và tản nhiệt nhà xưởng, motor quạt làm mát đóng vai trò là "trái tim" vận hành toàn bộ hệ thống. Một động cơ hoạt động bền bỉ, đúng tải không chỉ đảm bảo lưu lượng gió ổn định mà còn giúp doanh nghiệp tối ưu chi phí điện năng và bảo trì dài hạn.

Motor quạt làm mát là gì? Vai trò trong hệ thống làm mát

Motor quạt làm mát công nghiệp là dòng động cơ điện (chủ yếu là động cơ bất đồng bộ 1 pha hoặc 3 pha) được thiết kế đặc thù để kéo cánh quạt hút hoặc thổi không khí qua hệ thống tấm làm mát Cooling Pad.

• Nhiệm vụ cốt lõi: Chuyển hóa điện năng thành cơ năng quay cánh quạt với tốc độ định mức.
• Tầm quan trọng: Động cơ quyết định tới 80% hiệu suất không khí (lưu lượng m3/h và áp suất tĩnh Pa). Việc lựa chọn mô tơ quạt làm mát nhà xưởng đạt chuẩn giúp hệ thống duy trì khả năng làm mát liên tục 24/7 trong môi trường độ ẩm cao.

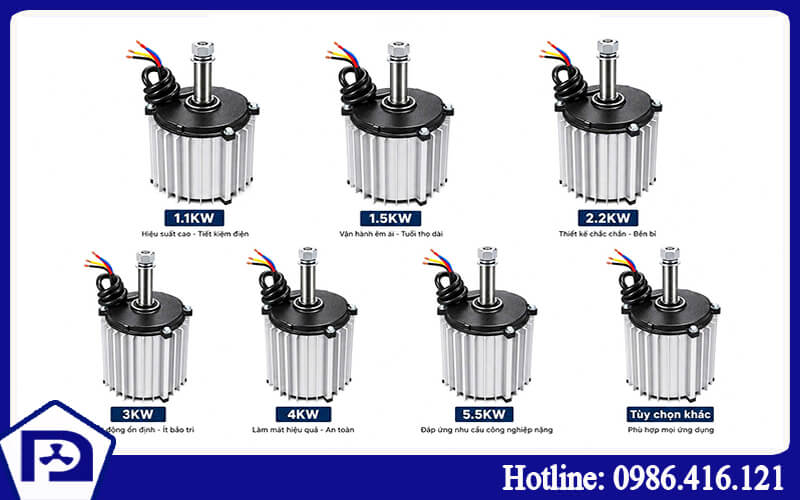

Các công suất motor quạt làm mát công nghiệp

Cơ chế vận hành & Nguyên lý hoạt động của motor quạt làm mát

Cơ chế vận hành của động cơ quạt làm mát dựa trên nguyên lý cảm ứng điện từ, kết hợp với các phương thức truyền động cơ khí tối ưu:

• Chuyển hóa năng lượng: Khi cấp nguồn điện vào Stator, dòng điện chạy qua cuộn dây tạo ra từ trường quay. Từ trường này quét qua các thanh dẫn Roto, cảm ứng ra dòng điện và tạo ra lực điện từ làm Roto quay quanh trục.
• Phương thức truyền động chính:
  • Truyền động trực tiếp (Direct Drive): Cánh quạt được lắp trực tiếp vào trục motor. Phương pháp này đạt hiệu suất truyền động 100%, không tổn hao qua trung gian, không cần thay dây curoa định kỳ.
  • Truyền động gián tiếp (Belt Drive): Motor quạt làm mát truyền lực qua Puly và dây curoa. Thường dùng cho cụm quạt hút đường kính lớn để giảm tải trực tiếp lên mô tơ và dễ điều chỉnh tốc độ quay.
• Cơ chế tự tản nhiệt: Vỏ động cơ được thiết kế các gân tản nhiệt dọc thân, kết hợp với quạt đuôi phụ giúp làm mát cuộn dây liên tục khi chạy tải nặng.

Cấu tạo chi tiết & Kỹ thuật vượt trội của động cơ

Để chống chịu được môi trường nóng ẩm của máy làm mát bằng hơi nước, động cơ quạt làm mát được cấu tạo từ các vật liệu chuyên dụng:

• Roto & Stator: Lõi thép làm từ tôn silic kỹ thuật điện cán nguội chất lượng cao, giảm thiểu tối đa tổn hao dòng Fu-cô và tổn hao từ tính.
• Cuộn dây quấn: Sử dụng 100% dây đồng nguyên chất phủ men cách điện cao cấp (Class F hoặc Class H), chịu nhiệt độ vận hành lên tới 155 độ C - 180 độ C, hạn chế tuyệt đối sự cố om dây hay cháy cuộn.
• Vỏ mô tơ (Housing): Motor quạt làm mát vỏ nhôm (Aluminum): Trọng lượng nhẹ, khả năng tản nhiệt nhanh gấp 3 lần vỏ gang, chống gỉ sét tối đa trong môi trường không khí mang độ ẩm cao. Vỏ gang (Cast Iron): Kết cấu vững chắc, chịu lực va đập cơ học tốt, chống rung lắc cho các dòng động cơ công suất lớn.
• Tiêu chuẩn bảo vệ (IP Rating): Đạt chuẩn IP54 hoặc IP55, ngăn chặn bụi công nghiệp thâm nhập và chống tia nước bắn từ mọi hướng.

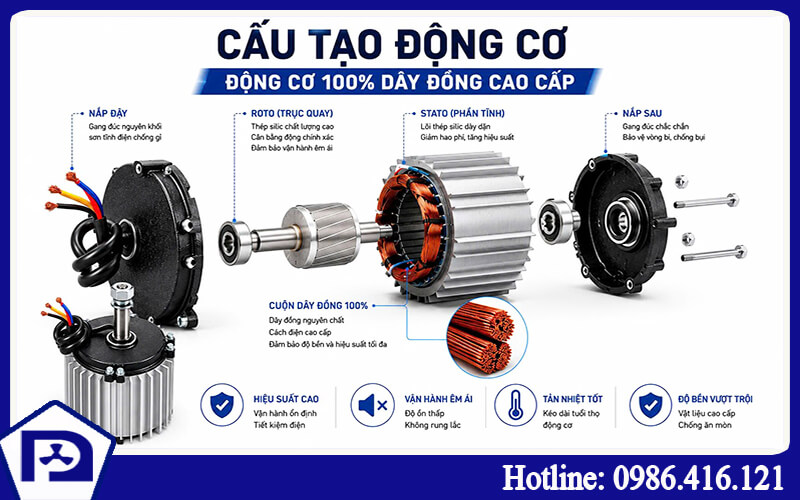

Cấu tạo chi tiết motor quạt làm mát

Dấu hiệu motor quạt làm mát bị lỗi & Hướng khắc phục nhanh

Trong quá trình vận hành, người quản lý nhà xưởng cần lưu ý các dấu hiệu bất thường của motor quạt làm mát sau để xử lý kịp thời:

Motor quạt làm mát nóng nhanh, tự ngắt rơ-le:

• Nguyên nhân: Kẹt vòng bi (bạc đạn), mất pha (đối với điện 3 pha), hoặc điện áp nguồn bị sụt giảm quá $10\%$.
• Xử lý: Kiểm tra nguồn cấp, tra mỡ chịu nhiệt hoặc thay vòng bi mới.

Tiếng gầm/tiếng hú cơ học bất thường:

• Nguyên nhân: Vòng bi bị mòn rơ, cánh quạt cọ xát vào lồng bảo vệ, hoặc Roto bị lệch tâm so với Stator.
• Xử lý: Siết lại chân đế, định tâm lại trục hoặc thay thế cụm bạc đạn.

Động cơ máy làm mát bị rò điện ra vỏ:

• Nguyên nhân: Độ ẩm cao xâm nhập vào hộp đấu dây (Terminal box) hoặc lớp cách điện của cuộn dây bị lão hóa.
• Xử lý: Sấy khô cuộn dây, làm sạch hộp nối điện và kiểm tra lại dây nối đất (Earthing).

Bảng phân loại công suất động cơ máy làm mát theo tiêu chuẩn

Dưới đây là bảng tra cứu kỹ thuật giúp kỹ sư MEP và chủ đầu tư lựa chọn công suất động cơ máy làm mát tương thích với từng dòng máy làm mát:

Tiêu chí chọn mua & Thay motor quạt làm mát chuẩn kỹ thuật

Khi cần thay motor quạt làm mát, kỹ thuật viên cần đảm bảo khớp các thông số cơ-điện sau:

• Số cực motor (Poles) & Tốc độ: Chọn đúng số cực. Động cơ quạt làm mát thường dùng loại 6 cực (6P ~ 960 rpm) để tạo lưu lượng gió lớn và tiếng ồn thấp, hoặc 4 cực (4P ~ 1400 rpm).
• Kích thước cơ khí: Đo chính xác đường kính trục (Shaft size), chiều dài trục, then (Key) và khoảng cách tâm lỗ bắt chân đế/mặt đĩa bắt khung.
• Chất lượng dây quấn: Ưu tiên chọn động cơ có dây quấn bằng đồng $100\%$ để tránh bị sụt công suất khi chạy liên tục

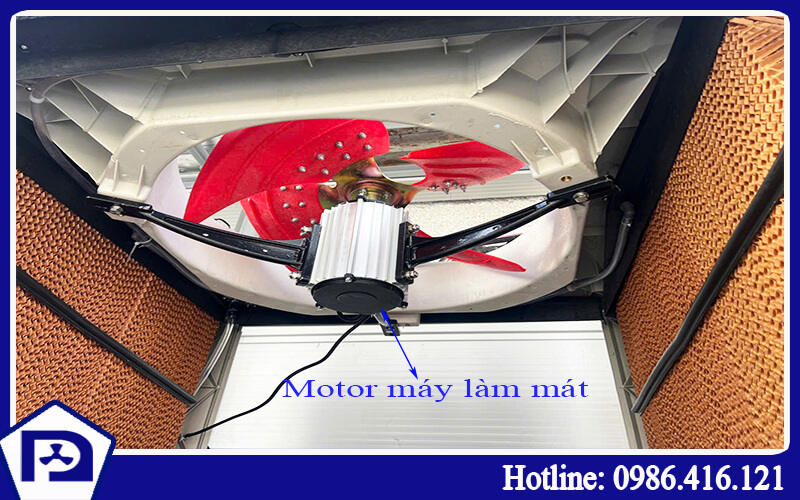

Ứng dụng lắp motor máy làm mát

Kết luận

Đầu tư đúng dòng motor quạt làm mát công nghiệp chất lượng là yếu tố then chốt giúp hệ thống thông gió và tản nhiệt vận hành êm ái, kéo dài tuổi thọ thiết bị và giảm thiểu tối đa nguy cơ gián đoạn hoạt động sản xuất của nhà xưởng. Khi có nhu cầu mua mới, tư vấn kỹ thuật hoặc thay thế motor chính hãng, doanh nghiệp nên ưu tiên lựa chọn các sản phẩm đạt tiêu chuẩn chất lượng cao, có đầy đủ chứng nhận nguồn gốc xuất xứ (CO/CQ) cùng chính sách bảo hành uy tín 12 tháng
